Segmento 7 de charlieplexing muestra (3 / 5 paso)

Paso 3: Normal multiplexado de displays

La muestra estoy usando aquí es de ánodo común-tipo. Eso significa que todos los segmentos tienen un pin común positivo. Para encender un segmento para conectar el pin común a más y uno o más de los segmento pasador (es) al menos.

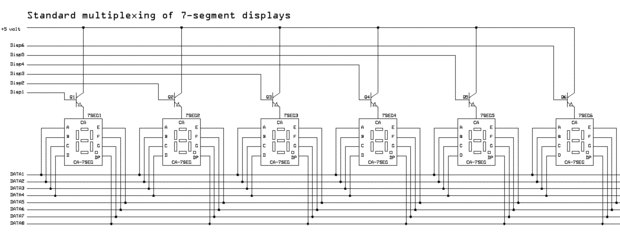

Una exhibición multiplexada normal tiene todos los segmentos A conectar en una línea y luego los segmentos B y así sucesivamente. Los pernos comunes entonces están conectados individualmente al microprocesador. Esto hace ocho líneas para los segmentos y una línea para el ánodo en cada pantalla individual.
