Paso 2: circuito

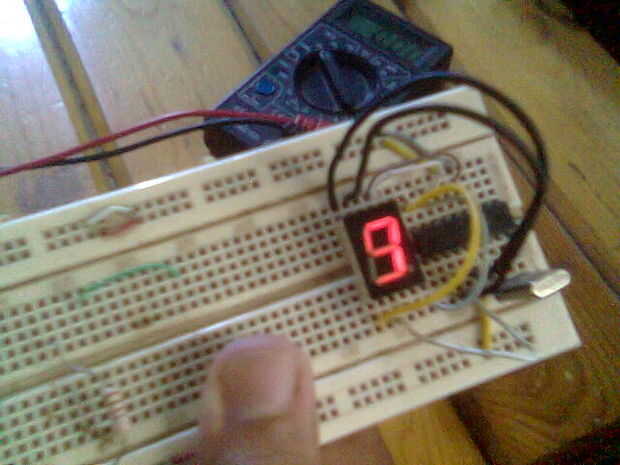

Aquí puede ver algunas fotos de la placa mientras que saludó a la izquierda y derecha frente a la cámara. El efecto POV aquí hace que nuestros ojos (y la cámara también) ver los números como separada a partir de ahí uno a cuatro dígitos.

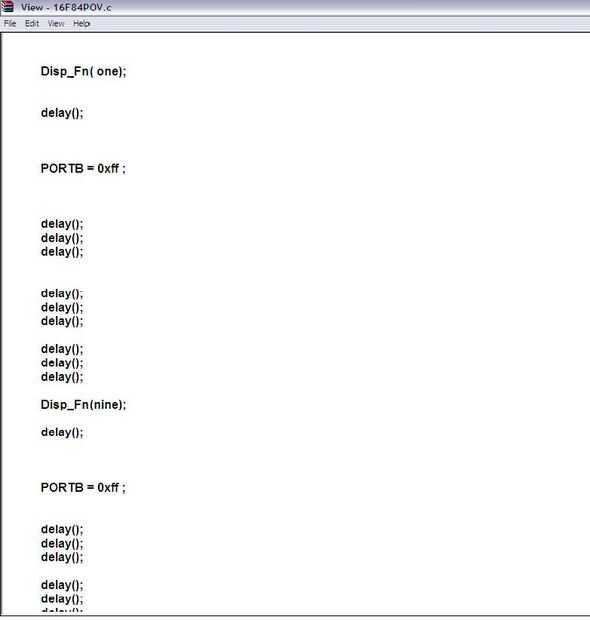

El circuito es muy simple. Usé una pantalla común de segmentos de ánodo 7 conducida directamente por el PIC16F84A. Escrito el programa en código C. Los patrones de 7 segmentos son directamente a PORTB que se mostrará en el display de 7 segmentos. Usted puede encontrar el modelo Proteus 7 y C programa aquí.
En cuanto a Software, utilicé compilador HiTech PIC.
Espero que disfruten este proyecto.
