Seguidor de línea con launchpad msp430g2 (6 / 6 paso)

Paso 6: Diagrama del circuito

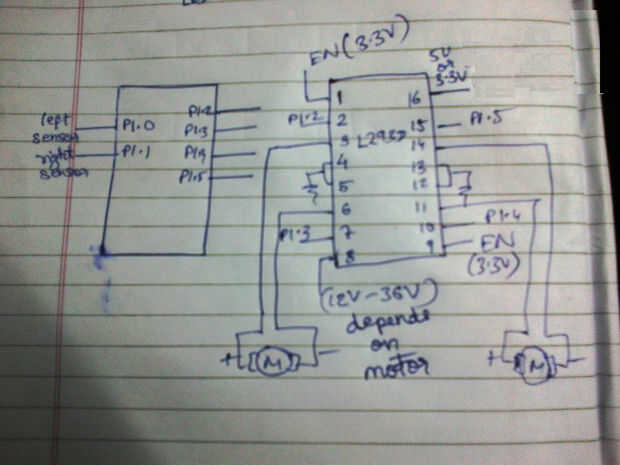

Estos son la conexión que tiene que hacer. Que no he mostrado el diagrama de sensor. Pero tienes que dar la línea de datos de su sensor a la entrada. Si está utilizando el sensor que usted ha hecho por su cuenta puntea la salida del colector del bjt y dar a su puerto de entrada.
Por favor visite http://robokart.com/ para los sensores, chasis y otros robótica relacionada con piezas (para personas que viven en la India)

Al final me gustaría decir gracias por leer este instructivo. La esperanza era informativa. Tengo un blog sobre msp430 launchpad donde comparto mis conocimientos sobre el mismo. Aquí está el enlace a mi blog:
http://learningmsp430.wordpress.com/
