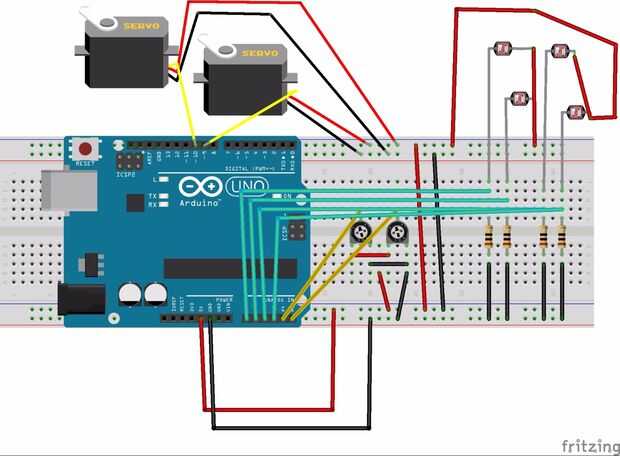

Paso 3: El circuito

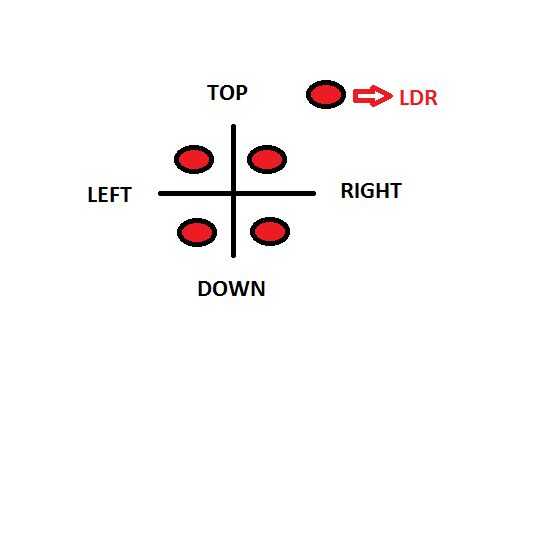

La parte superior izquierda va el LDR al Pin analógico de A0.
El LDR izquierdo abajo va al Pin analógico A1.
El LDR derecho superior va al Pin analógico A2.
El LDR derecho abajo va al Pin analógico de A3.
Uno de los dos pasadores de ir a través de la 10k resistencia de LDR a la tierra.
Y los otros pines están conectados a los pines positivo en el protoboard.
Lo mismo con dos servos. Pin de señal del servo de eje x va a Digital 9 Pin y el pin de señal de eje Servo va a señal Pin 10 de la placa arduino. Los cables positivos de los servos están conectados a los pines positivos de la placa y los pines de tierra a los pines de tierra de la placa.
El potenciómetro dos tierra positivos conectados entre sí y también conectado a los pines positivos y tierra en el protoboard. Las clavijas de alimentación variable de un pote va al pin A4 y la otra fuente variable de la otra olla va al pin A5 de la placa arduino.
El Pin de 5V de arduino proporciona energía a la placa y el suelo de la placa se conecta con el conector de tierra de la arduino.
Por lo tanto, completa el circuito!
Ahora prepárate para la codificación!
