Paso 5: Monitoreo de energía

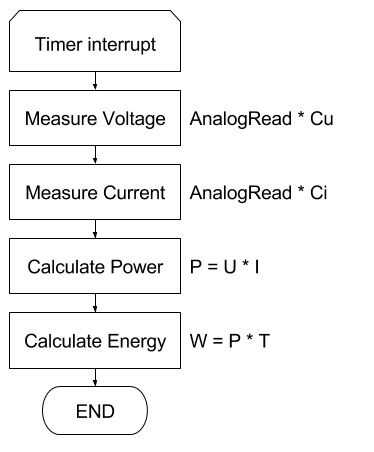

El monitor de energía funciona midiendo el voltaje y la corriente de salida de los paneles.
Multiplicando estos dos valores obtienes la energía generada.
P = U * I
P = potencia en vatios; U = tensión en voltios; I = corriente en amperios.
Integrando la potencia con el tiempo obtendrás la energía total generada.
Medida de tensión

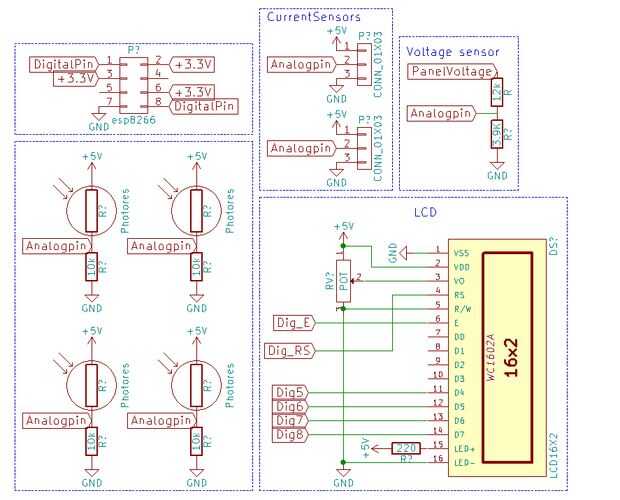

La medición de voltaje se realiza por un divisor de tensión sobre la salida de los paneles. Para obtener el rango de salida de los paneles 0-22V a un rango de 0-5V para proteger el convertidor analógico-digital.
Medición de corriente
La medida de corriente se realiza mediante dos sensores de efecto hall ACS712 corriente.
