Paso 18: Conectar el bloque de terminales
Agarra el 5 bloque de Terminal de Puerto.

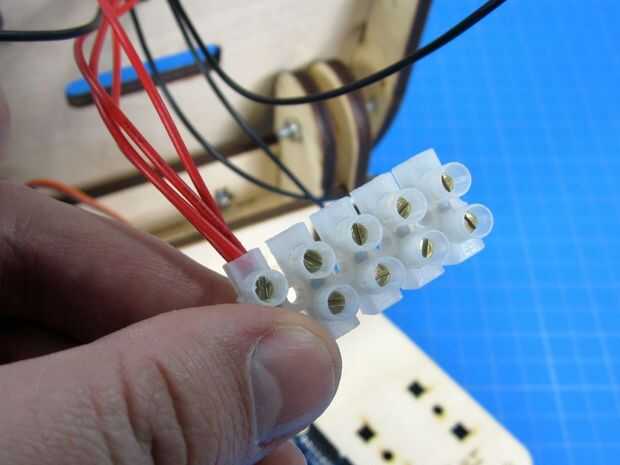

Tomar todos los cables rojo cuatro procedentes de sus sensores, les tuerza y ponerlos en el primer lugar en su bloque de Terminal. Este es el común positivo.
Ahora, tenga cuidado de este cableado. Tomar el cable negro procedente de su sensor de Arriba izquierda (está etiquetado TL) y ponerlo en el segundo agujero del bloque de Terminal.
Parte inferior izquierda y entrar en el tercer agujero.
Parte superior derecha entra en el cuarto agujero.
Parte superior izquierda va en el quinto agujero.
Asegúrese de que está atornillados abajo apretado.
Coge la regleta de 4 Puerto y su cuatro 10.000 ohm resistencias.

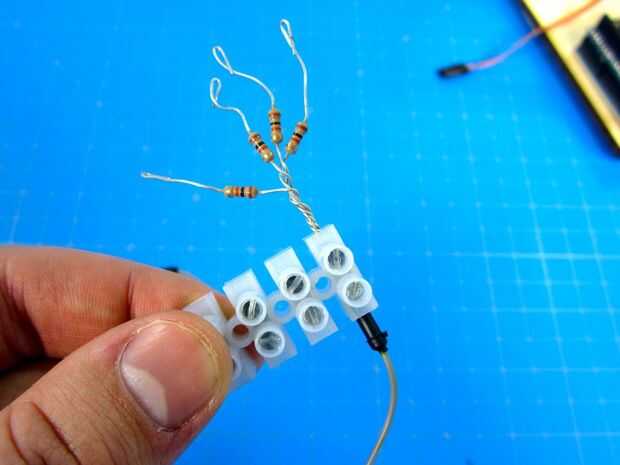

Trence los cuatro resistores y ponerlos en uno de los agujeros en el bloque 4 de Puerto. En el tornillo opuesto del agujero en un puente. Ese puente es nuestro común negativo.

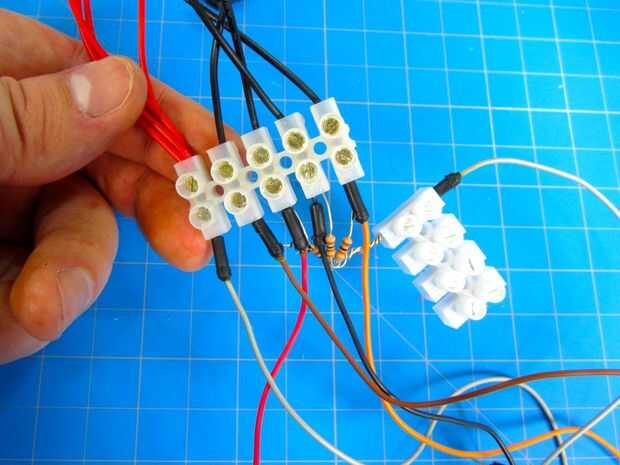

Ahora coge cuatro puentes. Cada uno de estos puentes compartirá un agujero con un Resistor en nuestro bloque puerto 5. Pegar un extremo del Resistor y un puente en el agujero opuesto de cada uno de los cuatro agujeros del cable negro.
También, usted querrá usar su restante pasado puente en el agujero opuesto a su positivo común (con todos los cables rojos) en el 5 bloque de Terminal de Puerto.
