Seguidor-solar Solar con motores a paso + Arduino (3 / 11 paso)

Paso 3: Base del panel solar

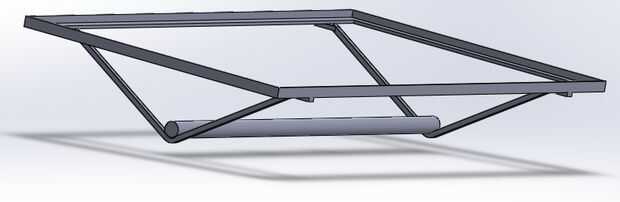

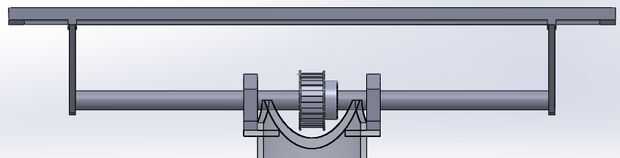

Para la sujeción del panel solar se empleará una base formada por perfiles en L, más conocido en el mercado como ángulo, en la cual descansará el módulo fotovoltaico. Esta base estará soportada por un par de barras cuadradas una los extremos de este, de forma el peso pueda equilibrarse en todo el sistema y a su vez estas estarán sometidas a un eje permitirá realizar el movimiento azimutal. Es importante señalar nuevamente todo el conjunto descrito será muy ligero para evitar el uso de motores con grandes dimensiones, ya aumentaría el costo y la complejidad del sistema.

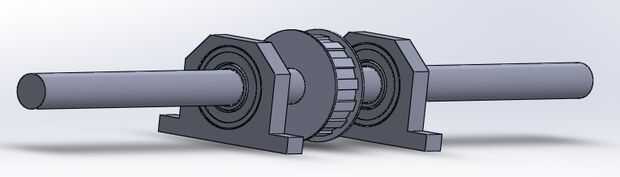

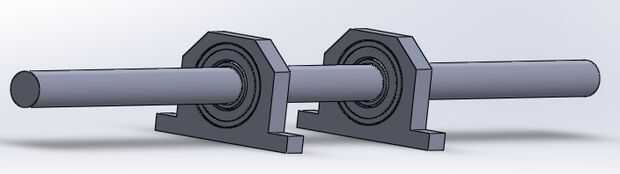

El par de rodamientos facilitara su funcionamiento, los cuales estarán en la parte superior del cilindro. Para esto se emplearan un par de alineamiento se mantendrán fijas a la base. El uso de las alineamiento permite asentar los rodamientos de bolas y el eje dar y descanse a la vez.
