Seguimiento Arduino Robot (18 / 21 paso)

Paso 18: Alambre el sensor de distancia ultrasónico

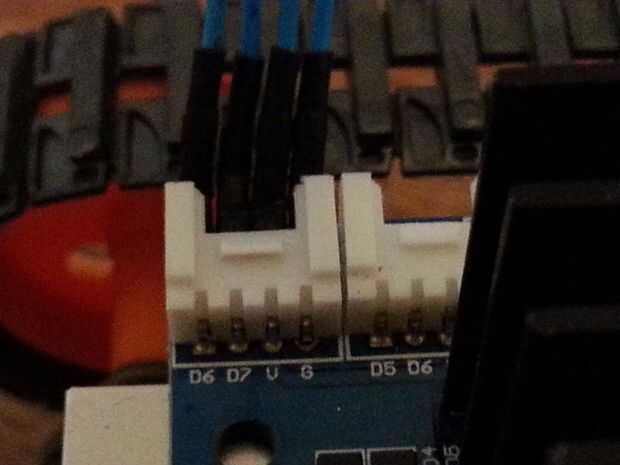

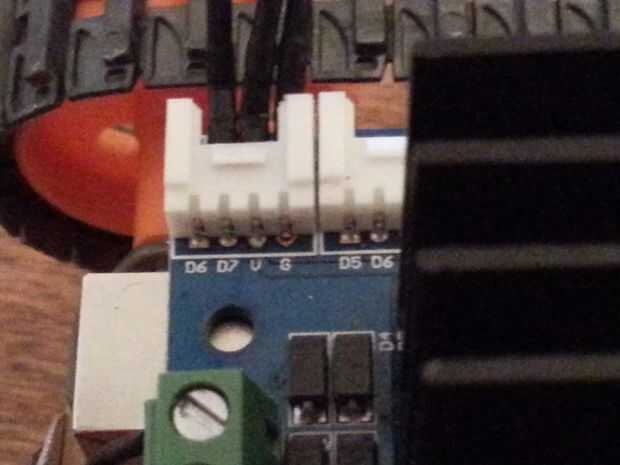

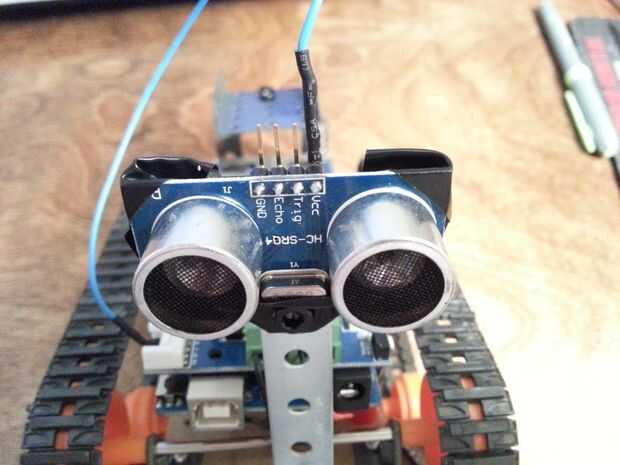

  1. Conecte el cable de voltaje del sensor, que es VCC, hasta el escudo del Motor en la posición correcta encima de todo, en el pin marcado V.

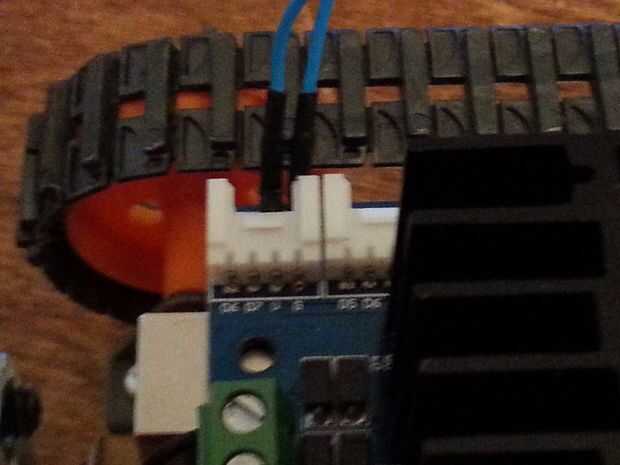

  2. Puente un cable desde el conector de sensor marcado GND al pin de escudo del Motor marcado G.

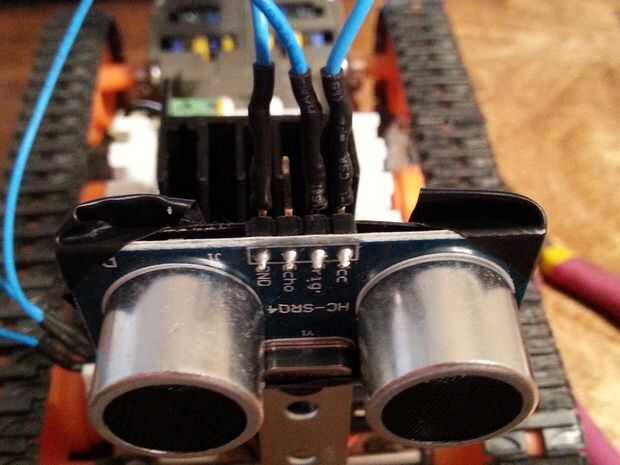

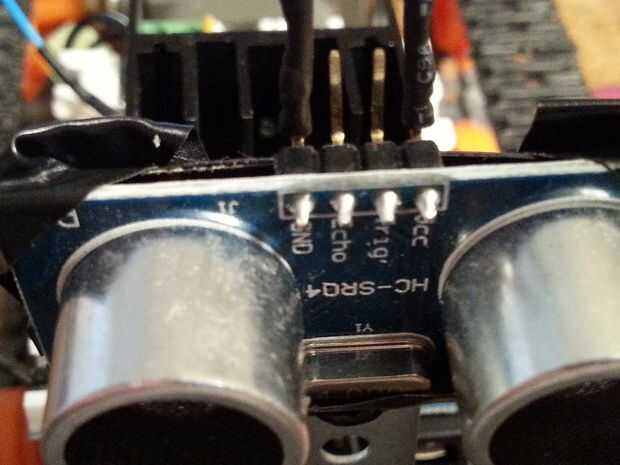

  3. Puente un cable desde el perno del gatillo en el sensor al pin digital 7 había marcado D7 en el escudo del Motor.

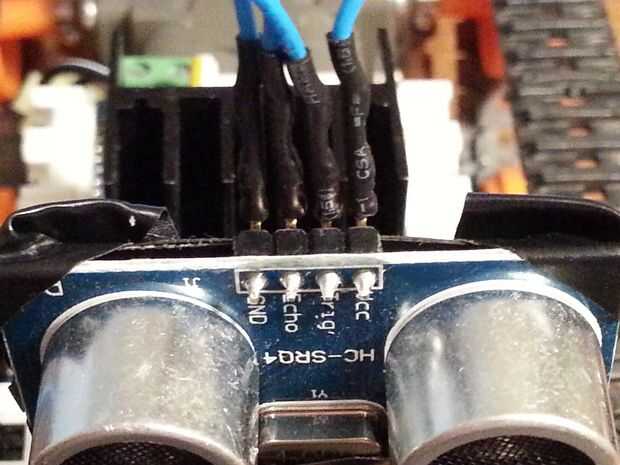

  4. Puente un cable desde el pin eco en el sensor al pin digital había marcado D6 en el escudo del Motor.

Usando los cables de puente equipo niega utilizando cables especiales o alambre regular podría soldar a los pines. Al soldar, es una buena práctica utilizar cable de color diferente para evitar confusión o cuando puentear utilice diferentes colores puentes si están disponibles.

Vea las fotos.
