Paso 20: Fabricación de caja de la batería e instalación

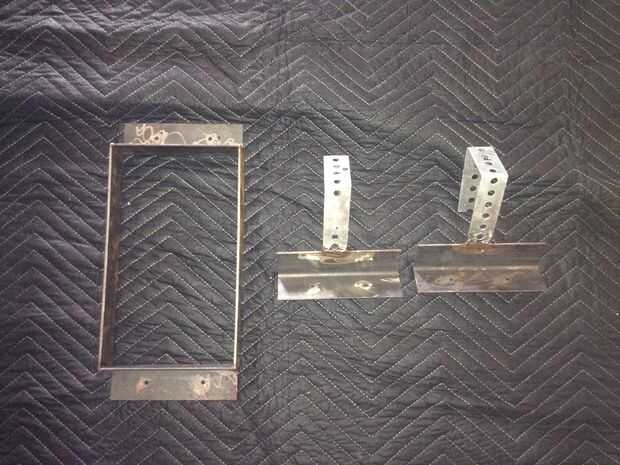

Tomar las dimensiones de las baterías que utilizará y corte a la longitud de 2 "x 1/8" acero plano de la barra y el ángulo de "x 2" x 1/8"2 para la caja de batería. Utilice una 1/4 broca para hacer los agujeros de montaje de caja de la batería. Establecer el plano barra y ángulo de la mesa de trabajo para la soldadura. Soldar encima de la caja de batería. Utilizar 2 ángulo de "x 2" x 1/8"y 1 1/2" perforado plano bar para la fabricación de abrazaderas de sujeción de la batería. Cortar el ángulo y planos de barra a la longitud. Utilice una pila para formar el piso perforado barra en forma de "U" para formar el sujetador. Utilice una 1/4 broca para hacer la sujeción orificios de montaje. Utilice el soldador para colocar el sujetador "U" al ángulo de acero. Ahora, usando las mediciones desde el diseño del robot, situado la caja de batería en la posición correcta. Taladre los orificios de montaje en placa de piso del robot y perno de la caja de la batería en su lugar. Instale las pilas en la caja. Ahora, instale las abrazaderas de sujeción sobre las pilas y perno hacia abajo.
