Paso 8: Pruebas y resultados
Método de prueba
- Fije la bomba a la entrada del tubo y colocar en la cubeta de relleno aislado cubo negro ¾ del camino con agua fría.
- Cara el calentador solar hacia el sol
- Activar el rastreador
- Encienda la bomba y deje que el agua pase a través de la tubería
- Deje el aparato al sol durante varias horas (o hasta que la temperatura deseada)
Resultados

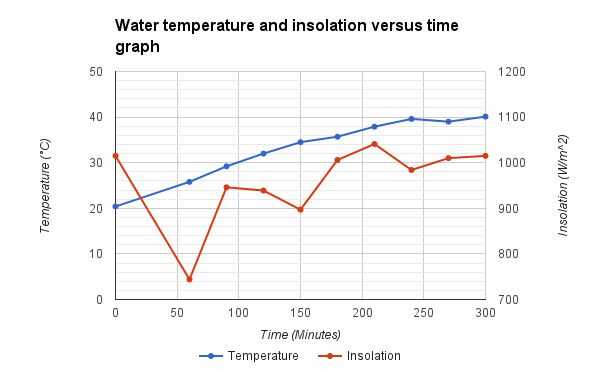

Realizamos varias pruebas, con y sin el sistema de seguimiento solar. Aquí se muestran los resultados. La primera gráfica es una temperatura del agua y la insolación solar con el tiempo el calentador solar sin seguimiento solar. La temperatura se muestra en azul, con la temperatura inicial es 20° C y una temperatura final de 40 º C después de 5 horas. Tiempo 0 en el gráfico fue de 11:00, con la temperatura ambiente, siendo un promedio de 18 ° C a través de las 5 horas. El volumen total de agua calentado fue 15L. Se aprecia que a pesar de una caída en la insolación desde el principio (insolación aparece en rojo), alcanzó aproximadamente la temperatura máxima de 40° C después de 4 horas, llegando a una meseta.

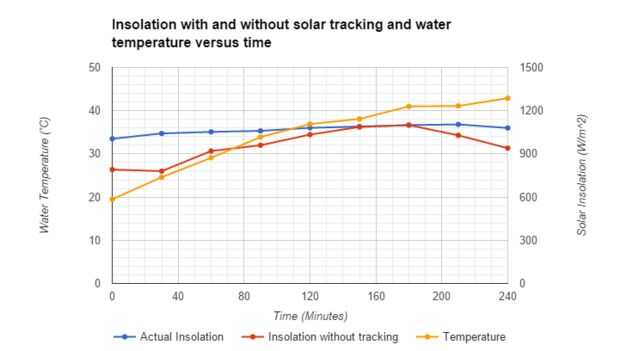

El segundo gráfico es un gráfico de temperatura del agua, insolación real y esperado la insolación el mecanismo de seguimiento solar no había sido utilizado. Muestra los resultados de prueba de 4 horas con el mecanismo de seguimiento solar. La temperatura se muestra en amarillo, con una temperatura de 20° C a partir de y llegar a 41° C, con el volumen siendo 15L una vez más. La temperatura ambiente promedio fue de 25,5 ° C. Mientras que la temperatura era más alta que la anterior prueba sin el sistema de seguimiento solar, se puede también ver que el agua alcanzó el máximo anterior de 40° C después de sólo 3 horas y aumentó a 41° C después de 4 horas. Comparando la gráfica de insolación real (azul) y de la insolación sin el mecanismo de seguimiento (rojo), se aprecia que además de un período de tiempo donde convergen - cuando el perseguidor y el calentador no seguimiento ante la misma dirección - hay un notable aumento en la energía solar recibida por el calentador. El seguimiento solar trabajado para estabilizar la subida y la caída de insolación solar por orientación continuamente hacia el sol en lugar de permanecer en una posición fija. Esto aumentó la tasa de que se puede calentar agua en comparación con el escenario de no seguimiento.
