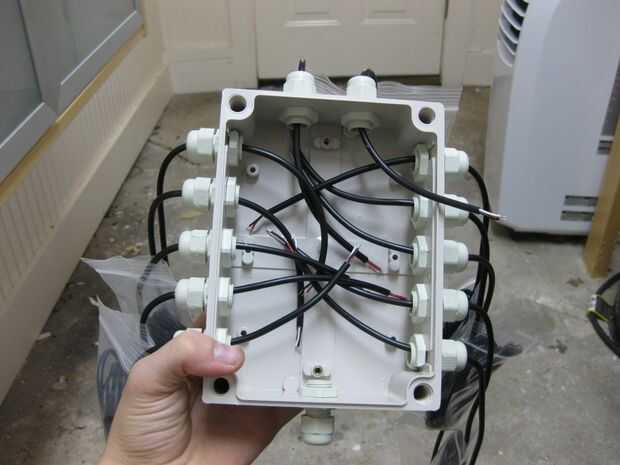

Paso 2: Conecte las sondas de temperatura

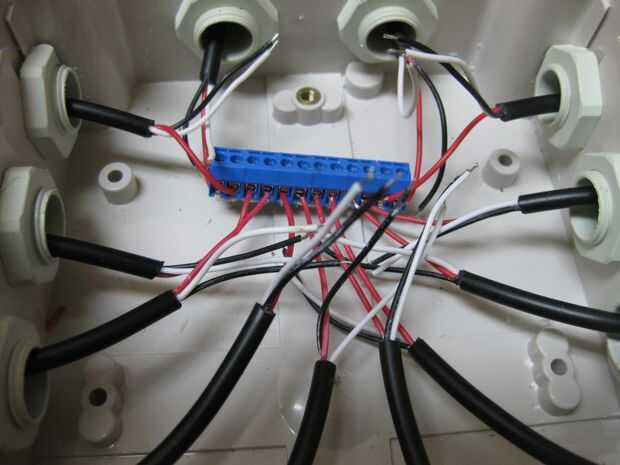

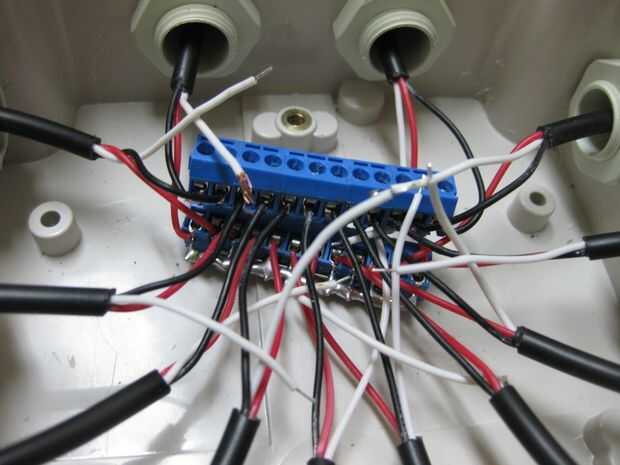

Sólo debe haber cables blanco (señal) a la izquierda de las sondas de temperatura. I aislamiento en la parte inferior de los bloques de terminales con cinta aislante para que no corta a uno con el otro.

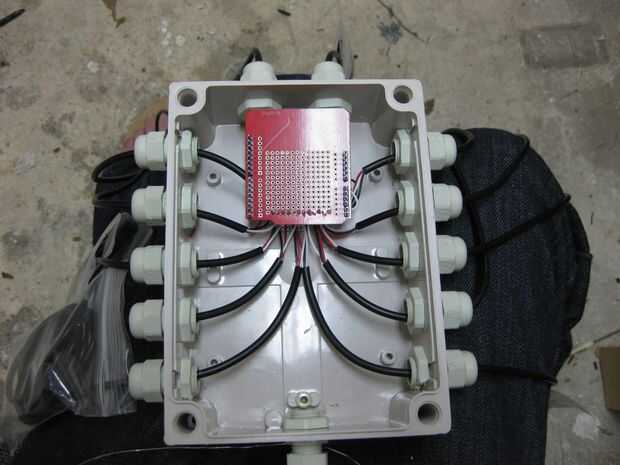

Luego alambré cada cable de señal a la pantalla de tarjeta SD. En la foto es un escudo de tarjetas SD de Sparkfun. En la lista de piezas ligado a un escudo de Adafruit, ya es lo que les recomiendo que compren (y lo acabé usando). El escudo de Sparkfun fue un dolor enorme. No lo utilice. El escudo de Adafruit también tiene un módulo RTC (reloj en tiempo real) incorporado, así que podemos timestamp nuestros datos señala con mayor precisión, incluso después de que poder consigue cortar. Lo recomiendo vivamente.

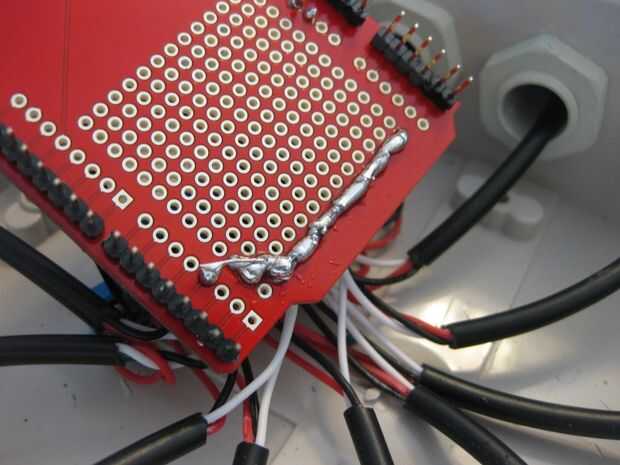

Porque estas sondas de temperatura de trabajo en el sistema digital, un cable bus (donde cada sondeo tiene una dirección única), todos los cables de señal atados y trajo a un solo pin digital de Arduino. Opté por usar el pin 3.
Luego usé un 4,7 K Levante la resistencia en los cables de señal, atar a la fuente de 5v de Arduino. También conecté los buses de alimentación a 5v y la tierra en este momento. Ahora puede bofetada tu Arduino en allí!
