Paso 5: Fuente de la señal infrarroja
Método
Tablero LED
1. cortar un pequeño tablero del PWB de una placa de prototipos más grande (25x30mm).

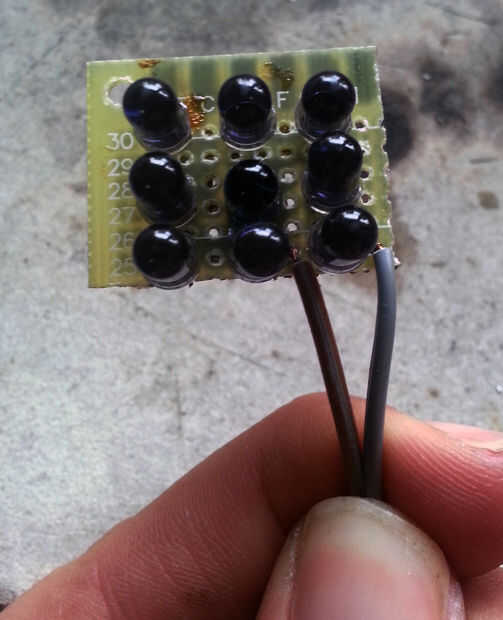

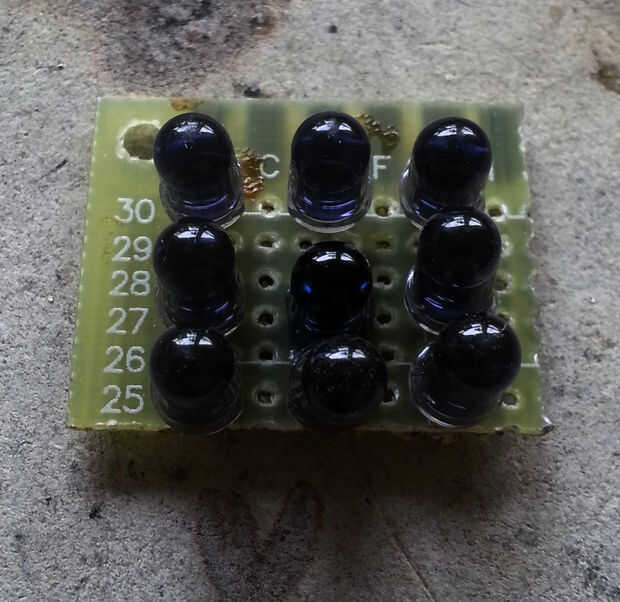

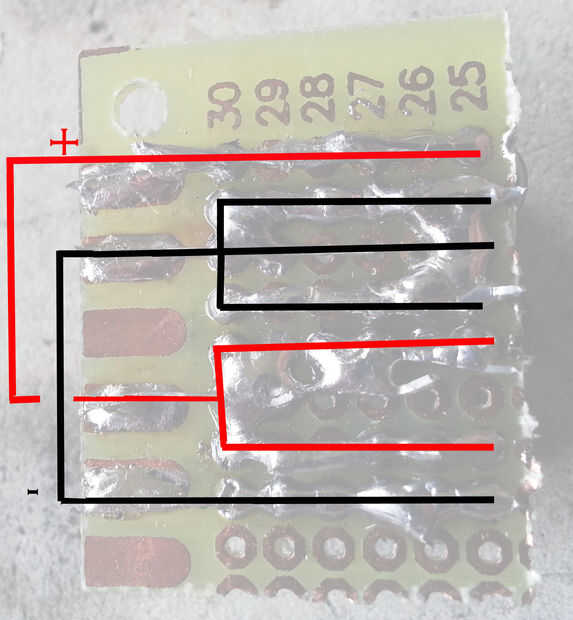

2. la matriz de 9 LEDs en el tablero del PWB más pequeños, siguiendo el esquema que se muestra en la imagen, asegurándose de que los dos positivos y dos negativos junto con el alambre de conexión de la soldadura de la soldadura.
3. solde dos cables de conexión largo 750mm para el tablero del LED, uno para positivo, uno para el negativo (yo usé doble alambre trenzado de AV). Pegamento caliente los cables en su lugar.

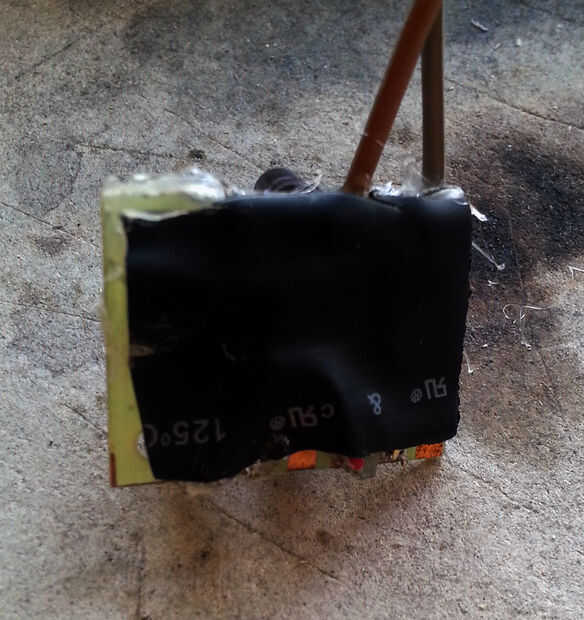

4. caliente pegar al 40mm largo tubería encogible (formas de longitud de corte) en la parte posterior del tablero de LED. Esto detendrá el pasador de seguridad de cortocircuitar los LEDs.

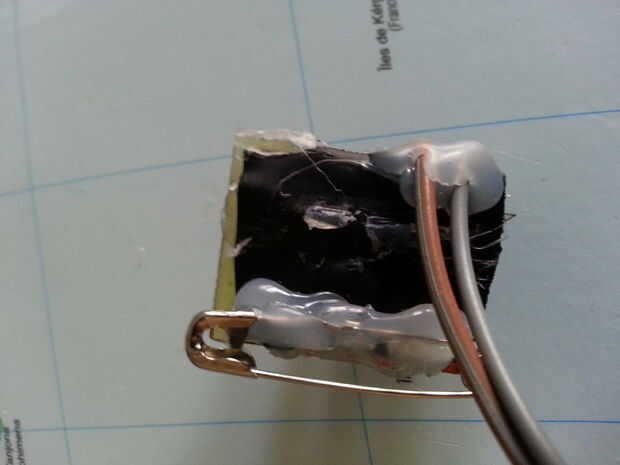

5. caliente pegue un alfiler en el lado opuesto a donde se sueldan los cables positivo y negativo de 750mm. el pin de seguridad es lo que se usan para fijar los LEDs a ti mismo.

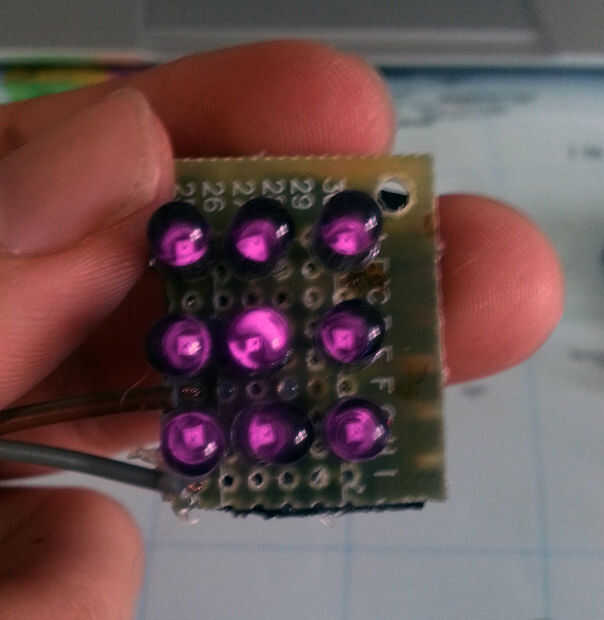

6. ahora el tablero del LED en acabado la prueba a través de una cámara, debería ver los LEDs emiten una luz púrpura.
Mini Amp
Este amplificador es necesario porque la salida de los pines de I/O no es suficiente para alimentar todos los 9 de los LEDs.

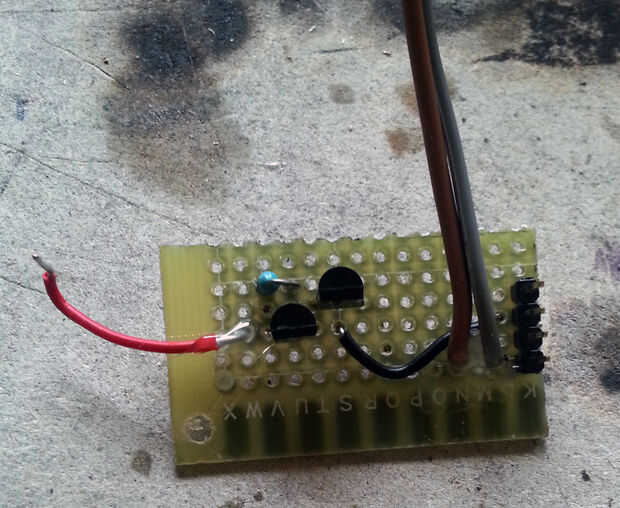

1. cortar un pequeño tablero del PWB de un tablero más grande de prototipos (25mmx40mm).

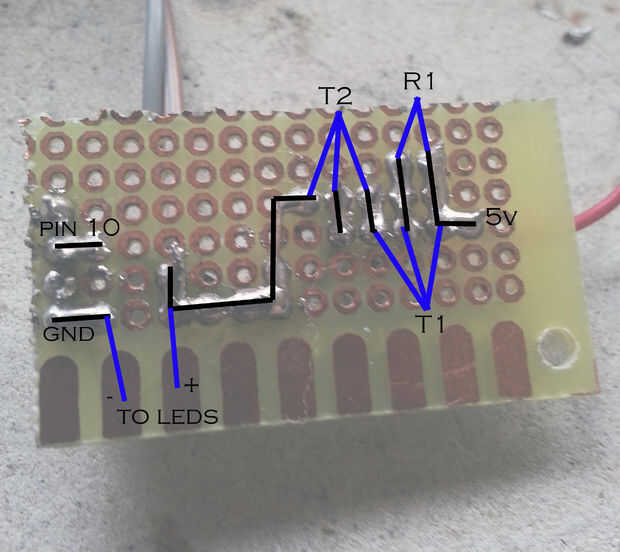

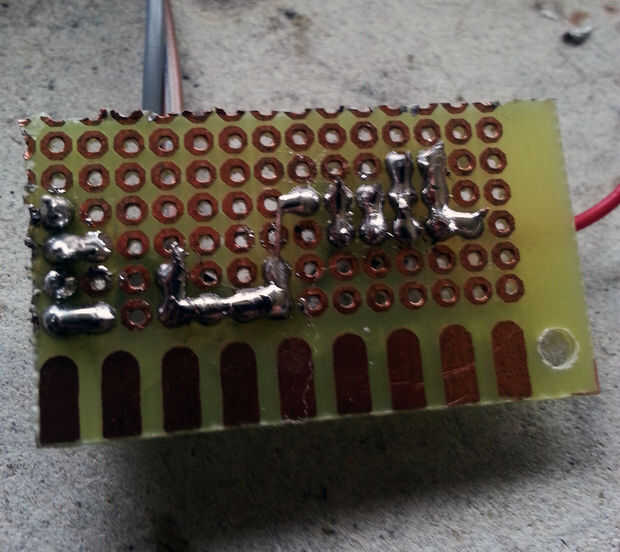

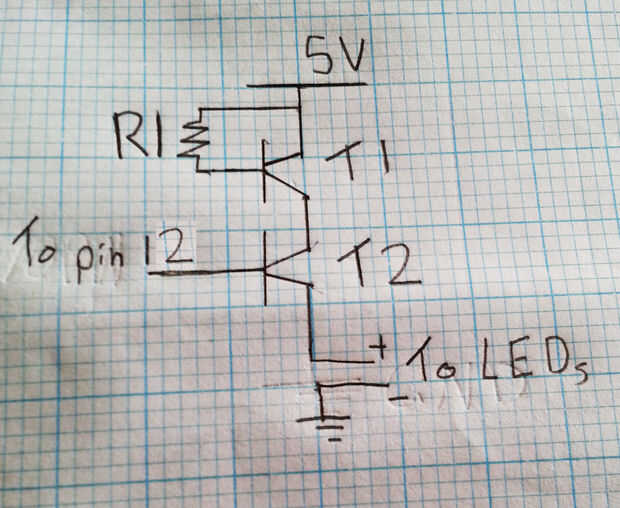

2. siguiendo el esquema, la soldadura de las piezas en el PCB, a partir de 4 pin terminal. Este tablero amplificador está diseñado para conectarse directamente a la Arduino Uno, el primera pin se conecta a GND del lado del pin digital.
3. luego de la soldadura de dos transistores BC547, el emisor de T1 con el colector de T2. Estos transistores en cascada amplificará la señal pulsante considerablemente.
4. Suelde la resistencia 400 Ohm entre el colector y la base de T1
5. soldar el cable positivo de la placa de LED para el emisor de T2 y el negativo al pin GND terminal
6. use un enlace a la base de T2 con el conector terminal 3 (el 2 y 4 terminales faston existen solo para soporte).
7. Suelde otro enlace desde el colector de T1, licencia flotante, esto conectará en pin de 5v de Arduino.

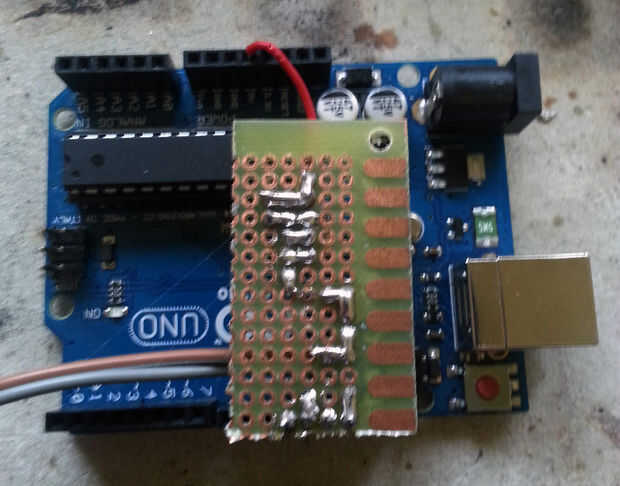

8. Voltee la placa y conecte a la Arduino Uno, recordar conectar el pin GND al pin GND de Arduino y el cable de 5v al pin de 5v de Arduino.

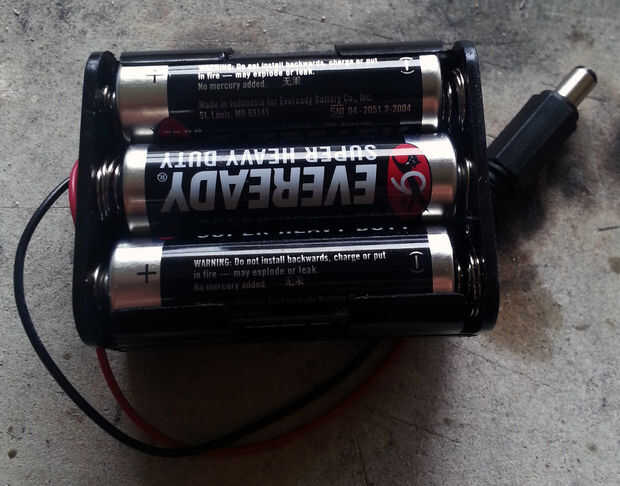

9. Suelde un conector de alimentación de 2,5 mm DC a un paquete de baterías AA de 6x1.5, esto proporcionará la energía de 9v para el Arduino (y va a durar mucho más tiempo que una batería de 9v).
Fuente de la señal completa!
