Paso 2: Modificaciones menores a la pantalla GPS
Se necesitan unas pequeñas modificaciones al escudo GPS. Desafortunadamente, ambas tarjetas como vendieron uso pins 7 y 8 para la comunicación, por lo que este conflicto debe ser resuelto vía hardware. Siga estos pasos
- Romper los rastros entre TX y RX (transmitir y recibir) pasadores y pernos de 7 y 8. Con una cuchilla de afeitar, corte los rastros (alambres incrustados) en la parte superior del escudo que se conectan las líneas TX y RX a los pines 7 y 8

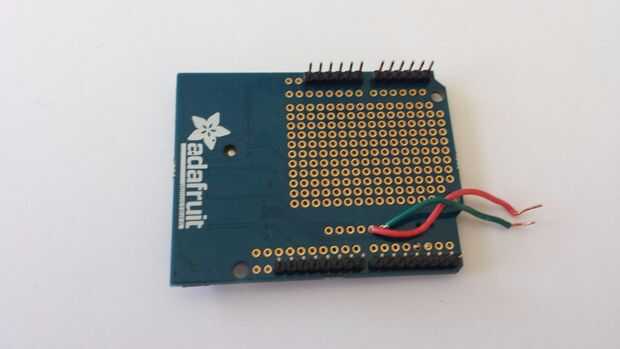

- En la parte inferior de la Junta, la soldadura de un par de cables pequeños (unos 7cm) de las bodegas al lado del TX y RX

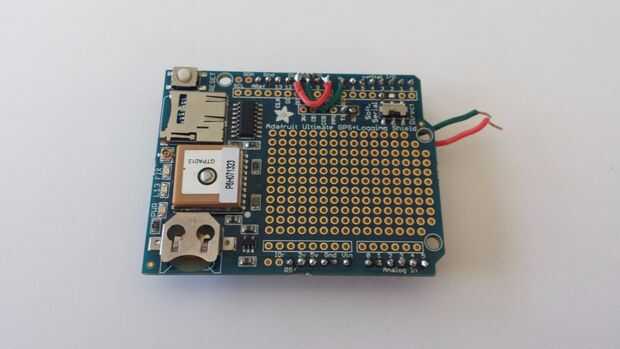

- También moví las líneas serie GPRS a pines diferentes. En la parte superior del tablero, soldar un pequeño trozo de cable entre el pin 7 y el pin 10 y otro entre el pin 8 y pin 11.
- Por último, ajustar el interruptor a suave serie

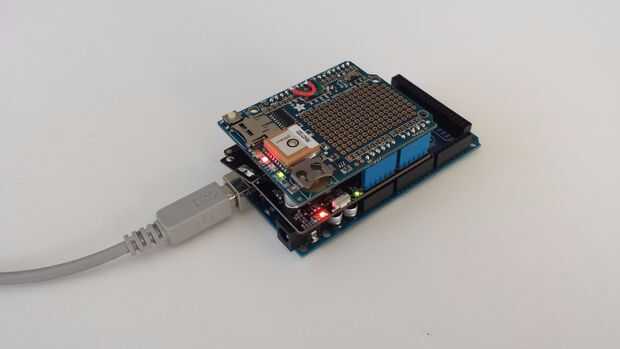

Finalmente, la pila el escudo GPS en la pantalla GPRS. Inserte el cable soldado en el pin de TX de la placa GPS en la cabecera de RX en el Mega y el cable soldado al pin RX en la cabecera de TX de la mega, y el hardware debería estar listo para ir.
Enchufe un cable AB USB en el puerto de depuración/programación de Arduino y el otro en el equipo de desarrollo, y las luces de una variedad en la pila de hardware deberían iluminarse adecuadamente.
