Paso 2: componentes
Usted puede encontrar un WiiMote roto para barato, tengo uno de Game Over en Amsterdam por 1 EUR WiiMotes rotos son generalmente fáciles de encontrar y el módulo de cámara casi siempre OK - es los botones que se desgastan.

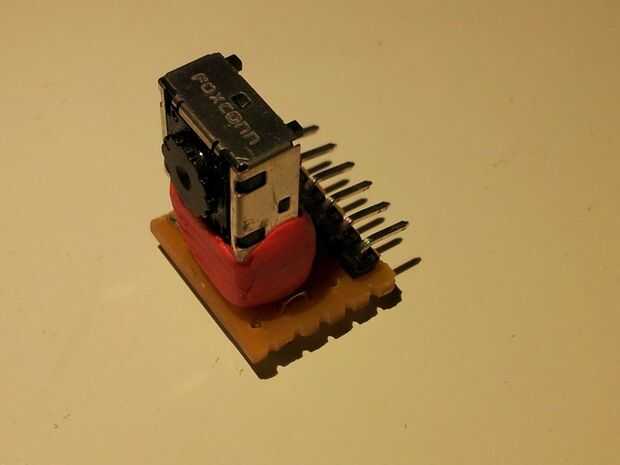

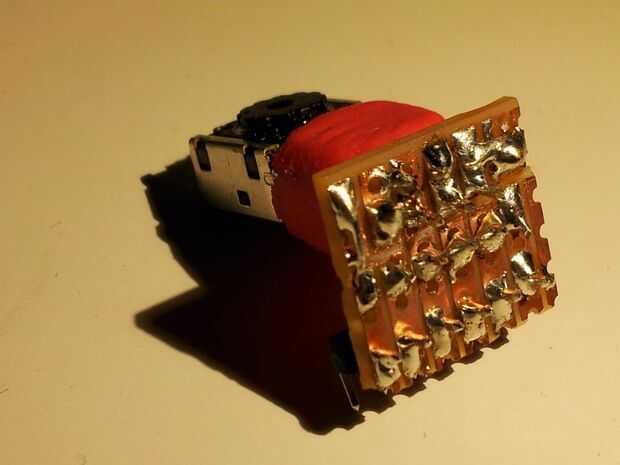

Junta Directiva de la cámara de Pixart
- 1.5x1.3cm pice de placa perforada (6 x 5 agujeros, con 5 orificios a lo largo de la tira)
- Jefe hombre 6 x 1
- 3 x 2 o dos cabeceras hombres 3 x 1
- Algo a las conexiones de la cámara
Para el módulo de cámara

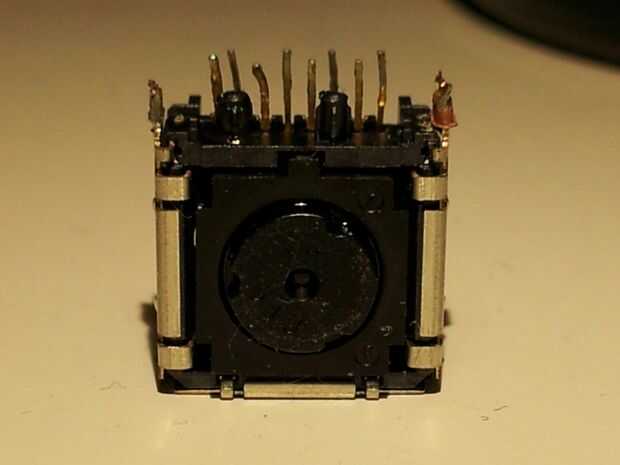

Frente de cámara (vista inferior)
7 5 3 1
8 6 4 2
- Quitar del WiiMote - desoldering braid funciona mejor, pero llegaron a quitar dos intacto con un soplete :)
- Pinza pines 3 y 4 - no los necesitamos
- Empujar los pines 5 y 6 un poco hacia el centro y empujar el otro es necesario que estén alineados con los pernos de 3 x 2 o 3 x dos 1 cabeceras
- Los pernos de la cámara a los pines del cabezal de soldadura
- Probar la continuidad de las conexiones
- Pote las conexiones soldadas en sugru, silicona, etc., o simplemente con cuidado envuélvalo con un pedazo de cinta :)
- Hecho!

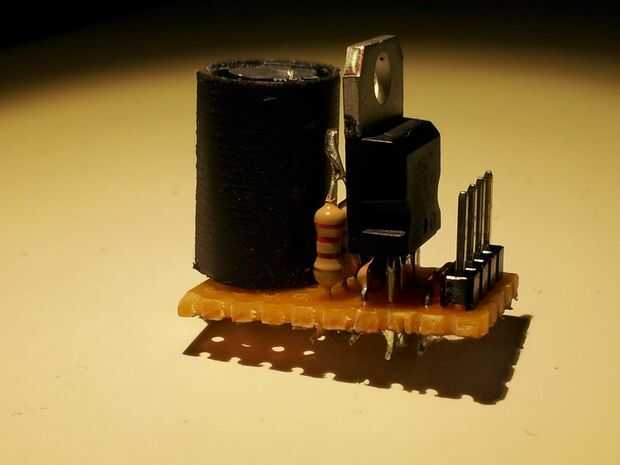

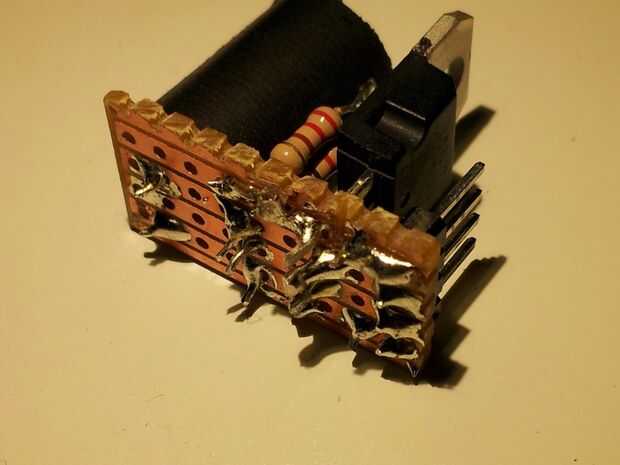

Tablero de regulador de voltaje
- 2.4x1.2cm trozo de placa perforada (9 x 4, de 9 hoyos a lo largo de la tira)
- LM317
- resistencia de 240 ohmios (usé dos de 120 ohmios en serie)
- resistencia de ohm 380
- capcitor de.1 uF
- 3300 uF capacitor (se puede conseguir desde el WiiMote, más nada comparable a hacer)
- Jefe masculino de 4 x 1

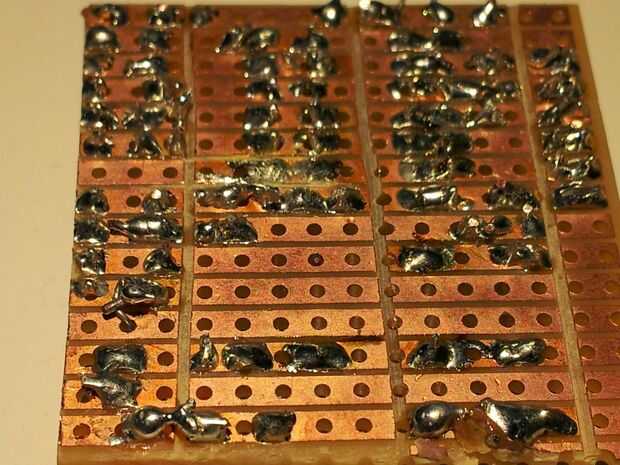

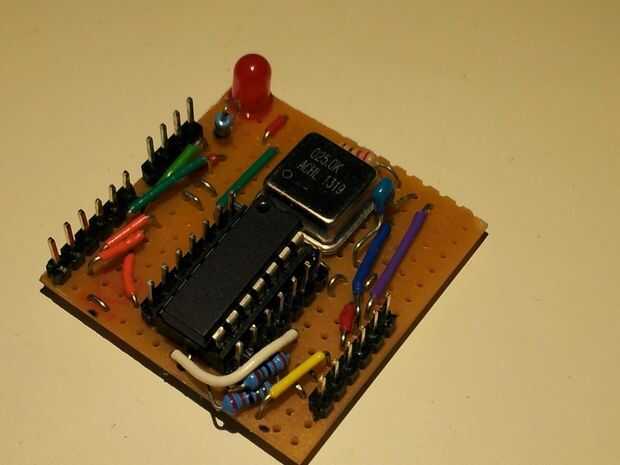

Tablero principal
- pedazo de 4x4cm de placa perforada (15 x 15 hoyos)
- 2 x 7 x 1 que las cabeceras de
- 2 x 6 x 1 header macho
- Jefe masculino de 4 x 1
- PIC16F1503
- Oscilador de 25MHz
- LED rojo
- resistencia ohm 1 x 220
- resistencia de ohmios de 2 x 2.2K
- capacitor de.1 uF
Notas
Cabeceras: Ángulo recto o derecho trabajará - realmente deseo que había utilizado cabeceras de ángulo recto en el tablero principal para mantener las cosas planas.
