Seguimiento de una fuente de luz con un actuador (3 / 6 paso)

Paso 3: Elegir el Sensor de luz

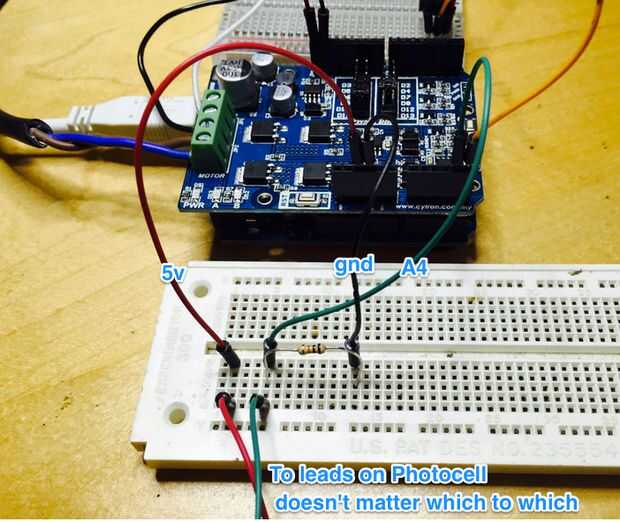

La primera foto de arriba muestra el cableado del sensor de la fotocélula con el resistor de 10K a tierra. La fotocélula es pasiva, lo que significa que no suministrar su propia corriente. Simplemente se cambia la resistencia que en plena luz no ofrece ninguna resistencia y se debería leer 1024 de A4. Mi prueba en el sol con esta configuración demostró que la fotocélula tal vez podría usar algo más de resistencia. Tiro hasta 1024 largo antes de que la célula fue encontrar directamente hacia el sol, pero se trabajará con la limitada cantidad de luz producida por un desklamp.

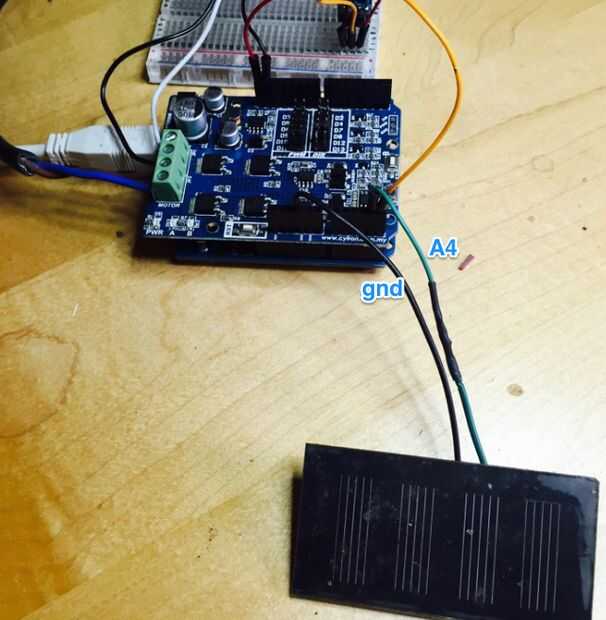

La segunda foto de arriba muestra una célula solar conectada a la tierra y positivas a A4. Desde la celda solar genera su propia corriente que puede manejar el ADC Arduino, se puede enchufar directamente en. Que estoy mostrando aquí es un 2,2 v celular. Mida la salida del sol directo con un multímetro (VDC). Cualquier célula debajo de 5V a trabajar aquí.

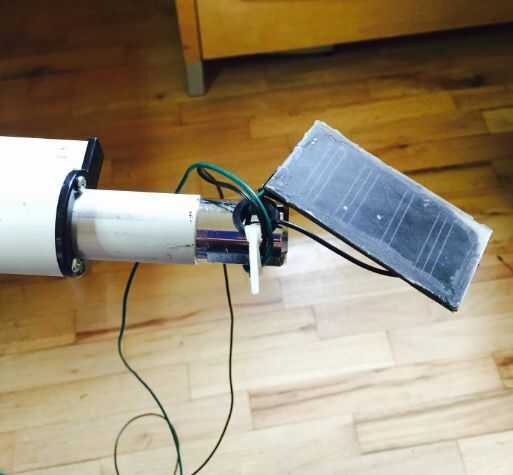

Utilizar sus dos largos trozos de alambre y conectar la fotocélula o celda solar al extremo del accionador. Asegúrese de aislar los cables de la fotocélula o la parte posterior de la célula solar. Cubrí la parte posterior de la célula solar con cinta aislante.
