Paso 2: Alimentación de datos con una Raspberry PI sola computadora de tablero y un DVB-T USB stick
Estos sitios web suelen ofrecen equipos con capacidad de recepción de ADB-S que se carga de datos en su base de datos con el fin de mejorar la cobertura. Por supuesto, proporcionan sólo en el caso de la localización de la instalación aumentará la cobertura actualmente existente.
A cambio, conseguirá cuenta premium ilimitada que le permite tener acceso a un montón de información adicional además de las cuentas gratis. Por supuesto, usted se librará de los anuncios también.
Pero usted no necesita un receptor ADB-S profesional y caro. Usted puede construir uno con unos cuantos dólares (en general es menos de 100$) utilizando un par de componentes.
Hay buenos tutoriales por ahí, para más información puede consultar las páginas web a continuación, sólo voy a intentar hacer un resumen de allí y tal vez explicar algunos detalles que falten en los tutoriales:
https://ferrancasanovas.wordpress.com/2013/09/26/d...
https://www.jacobtomlinson.co.uk/Projects/2015/05/...
http://Forum.Flightradar24.com/threads/8591-Raspbe...
Estos enlace sólo centrarse en la instalación del software, pero no se centra en la configuración HW o mecánica. Voy a intentar cubrir también estos.
Así que el HW consiste en una frambuesa PI sola computadora de tablero. Si no vives en Marte, usted probablemente ha escuchado acerca de él ya es una computadora pequeña muy popular que alcanzó ya la 3ª generación.
El último modelo ofrece una CPU de 1,2 Ghz de 64 bits de núcleo cuádruple, videocore, LAN, Wifi, Bluetooth, todo por 35$ precio de venta:
https://www.raspberrypi.org/Products/Raspberry-PI-...
Por supuesto, en tu país no te lo que barato, pero es todavía barato comparado con lo que puedes hacer con ella y cuánto comunidad puedes encontrar detrás de eso.
Para nuestro proyecto, utilizando el último modelo es un poco exagerada, por lo tanto, y más viejo, tal vez un modelo de PI 1 B es más que suficiente (este lo he usado también).
También es mejor usar el PI 1 º, ya que tiene menor consumo de energía, por lo tanto también menor disipación de calor.
Aunque no es necesario por el uso normal, es mejor dotar a la frambuesa con un disipador de calor (al menos para el CPU), como al final le instale el setup todo en una caja a prueba de agua caja y montarlo en la parte superior del techo, para obtener la mejor recepción de señal (que significa mejor cobertura) y buena línea de vista. Usted puede comprar un kit disipador de calor de los revendedores que venden también el tablero sí mismo.
La recepción de los datos se realizará con un DVB-T dongle. Como no todos los modelos pueden sintonizar la frecuencia de 1090, lo mejor es usar el chipset ya probado, RTL2832. Es fácil encontrar estos sintonizadores en Aliexpress de nuestros amigos chinos un par de dólares:
http://www.aliexpress.com/Item/USB2-0-DAB-FM-DVB-T...
Estas unidades tienden a consumir mucha energía del puerto USB y correr bastante caliente, y en caso de tener un modelo de frambuesa Pi B (no el 2 y 3) serán más como problemas con la alimentación.

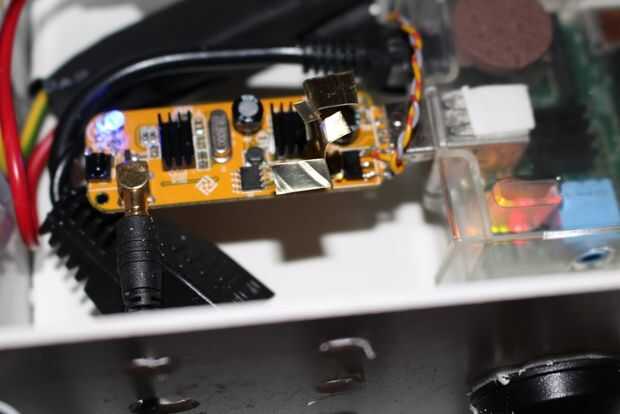

Yo he modificado mi (coloca 2 disipadores de calor en el tuner IC y en el procesador y también fabricó un disipador de calor para el IC de fuente de energía que proporciona el 3.3V.

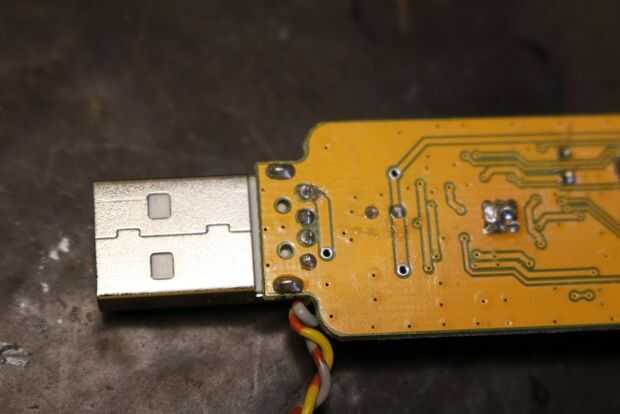

También, he cortado el PCB para interrumpir la alimentación del puerto USB y suministrados directamente por el convertidor DC-DC (más sobre esto más adelante).
Puede ver las modificaciones en las imágenes anteriores, pero necesita algunas habilidades para llevar a cabo estos. En caso de que usted no quiere cortar el PCB, puede conectar el palo en un concentrador USB.
Pero también en este caso, recomiendo disipadores de calor de montaje, como por otra parte, debido a la falta de ventilación dentro del recinto y la exposición al sol directa, puede estar demasiado caliente y quemar.
Para la caja, he utilizado un gabinete IP67/68 para asegurar que el agua no se obtiene dentro de la unidad. También he colocado la antena interior a la caja, como se puede ver en la foto de arriba.
Lo único a resolver estaba recibiendo la alimentación dentro de la cabina y la ethernet.
Como POE (Power over ethernet) está bien probado, he utilizado el mismo cable para alcanzar ambos. POE significa que usted alimente el dispositivo sobre el mismo cable ethernet que utilizan para la comunicación.
La forma más sencilla era comprar un par de combo conector de cable que ya tiene las conexiones. Después de esto, solo conecta los 2 extremos via FTP cable UTP CAT-5 estándar, o mejor. El último es mejor, ya que también tiene un aislamiento externo.
http://www.aliexpress.com/Item/PoE-Adapter-cable-T...
Para asegurarse de que el gabinete sigue siendo impermeable, necesitaba un conector ethernet que tiene buen lacre.
Afortunadamente Adafruit tiene algo exactamente para este propósito:
https://www.Adafruit.com/products/827
Tener esto resuelto, todo lo que necesitaba hacer era hacer un todo en el recinto donde podía montar este conector.

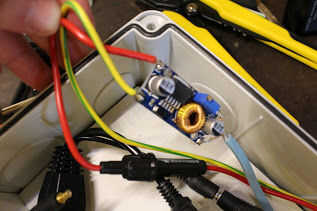

La frambuesa PI tiene una estable fuente de alimentación de 5V, hace tan también la memoria USB. Tener alguna experiencia con la electrónica, pensé que en un cable de UTP, la caída de tensión será importante, por lo tanto he usado una fuente de alimentación de 12v para alimentar la energía en el cable de ethernet. En el recinto, he utilizado un convertidor de DC-DC 5A a la tensión estable de 5V.
La 12v demostró para ser insuficiente en un cable de longitud de 40m, como la caída de tensión en el alto consumo (cuando el palillo de Dvb-t comenzó a trabajar) fue demasiado y el C.C. convertido no puede estabilizar la tensión a 5V. He reemplazado la fuente de alimentación 12v con uno que 19V y esta vez fue buena.
El convertidor DC DC de 5V que he usado es esta:
http://www.aliexpress.com/Item/High-quality-5A-DC-...
Puede utilizar otros demasiado, pero asegúrese de que es un modo DC DC Convertidores de conmutación, y que puede proporcionar en el largo plazo por lo menos 2.0Amps. No sobra para dejar un poco de reserva, como en este caso se ejecutará más fresco...

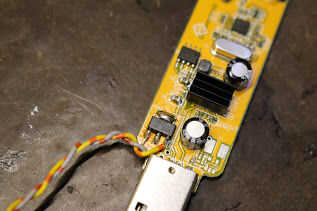

Ahora todo lo que necesitas hacer es juntar todo esto, desde el conector de POE, conecte la salida de 19V para el convertidor DC-DC, utilice un destornillador y un voltímetro para ajustar la tensión de salida a 5v, soldar un cable micro del USB a la salida del convertidor DC-DC y utilice un cable adicional desde el convertidor a los 3, 3V estabilizador de DVB-T dongle. Dongles no todos tienen el mismo esquema, por lo tanto, usted debe buscar para esta parte, pero es generalmente similar a la de la imagen (que tiene los 2 cables conectados, amarillo y gris, 5V, gnd). Una vez has localizado el IC, busque una hoja de datos en internet y usted encontrará el pinout.
No te olvides de cortar el PCB entre los 5V del conector USB y la IC, como lo contrario se alimenta también de la PI y esto puede tener efectos no deseados.
Al final, mi viejo pa ha fabricado un metálico stand en que el recinto podría ser montado firmemente.

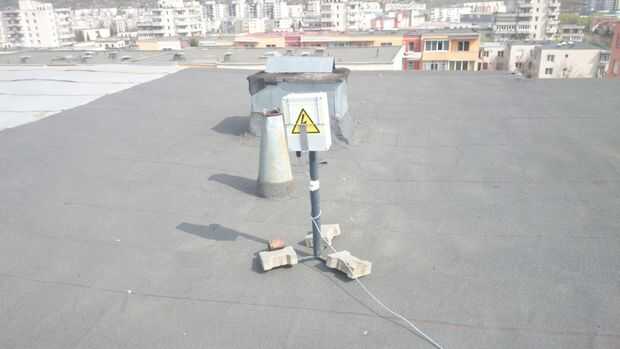

En la foto de arriba usted puede ver todo en el techo del edificio.
