Paso 1: Cableado del tablero
El tablero sí mismo es muy, muy simple.

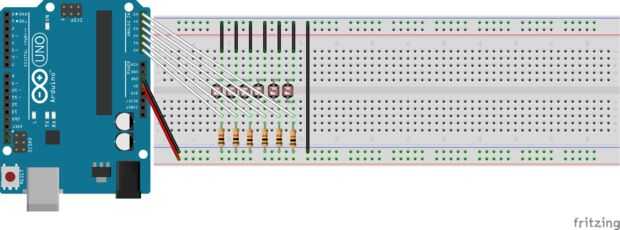

El Arduino GND y 5V se conectan a los carriles de la energía de la placa.
Cada uno de los LDR 6 están conectados:
5V > 10K resistencia > puente al Pin analógico > LDR > GND (la segunda imagen muestra el detalle de la LDR "columna").
Es decir, estamos creando una tensión de separación de circuito que se divide el voltaje entre la resistencia de 10K y la resistencia variable de la LDR.
Vamos a usar el Arduino para leer el voltaje ya que es afectado por la variabilidad de la resistencia de la LDR.
Eso es todo. ¡ Simple!
