Paso 1: La matriz del Sensor
Para esta parte necesitarás:
- 5 hojas de papel
- Foto 5-Resisitors
- 5 piezas de masilla / presstick / sticky tack
- Brújula / transportador
- Tijeras / Cuchillo
- Alambre / Strippers / cortadores

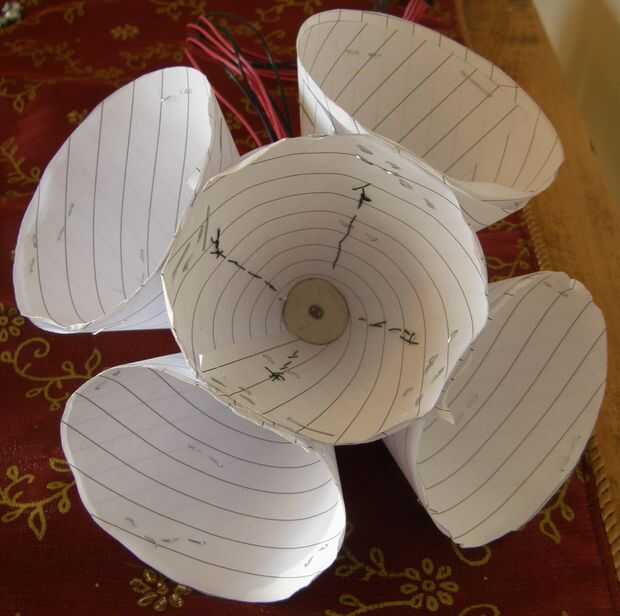

-Los sensores están colocados formando una cruz para permitir la detección en x e y axis. Es posible hacer esto con tan sólo 3, pero photoristors son tan baratos que una extra 2 no quiebra el Banco. Estos sensores se sentará dentro de conos, para reducir la luz que no está brillando directamente en las resistencias, haciendo la detección más precisa.
-Para hacer un cono, debe tomar la brújula fiel o cualquier otra herramienta de transferencia de círculo y hacer un círculo perfecto en una de las hojas de papel. Ajustará el tamaño del círculo de la precisión y contraste de las foto-resistencias; círculos más grandes resultará en conos más grandes, parando más luz indirecta.

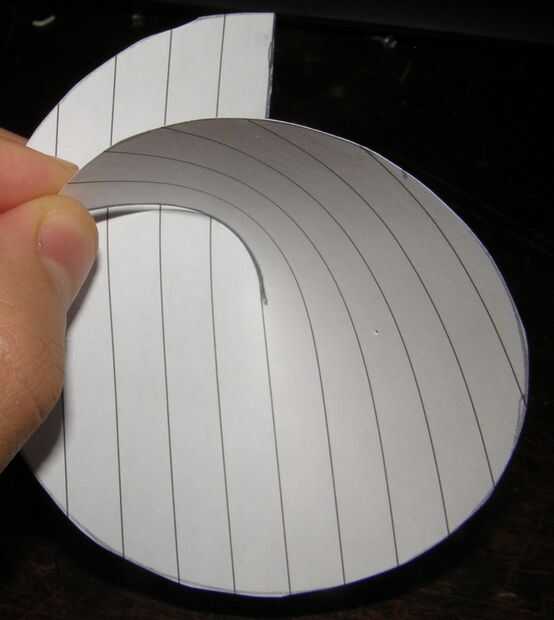

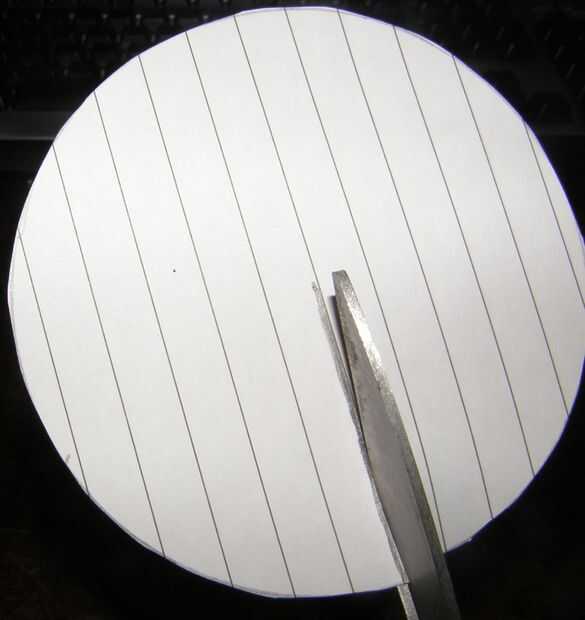

-Luego, toma tu tijeras y cuchillo y cortar el círculo que trazaste. Una vez que el círculo cortado, corte una línea recta desde el borde exterior del círculo en su centro exacto.
-En este punto o bien puede optar por cortar un pequeño círculo de la mitad (dejar un agujero en la parte inferior del cono) o puede dejar sin cortar, en cuyo caso usted empujando los agujeros en el papel para los conductores de la photoristors. (como lo he hecho)

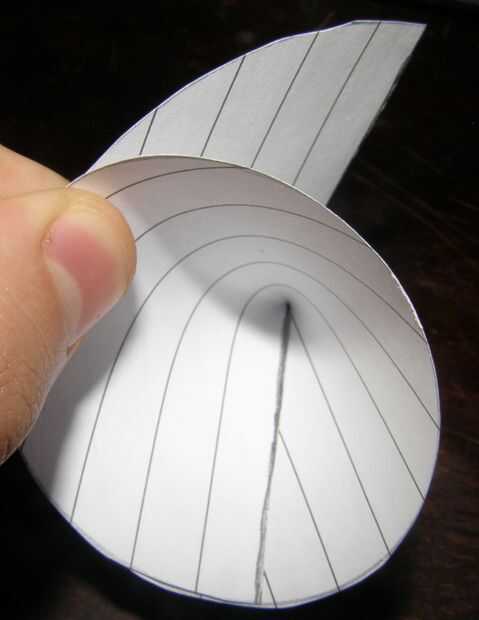

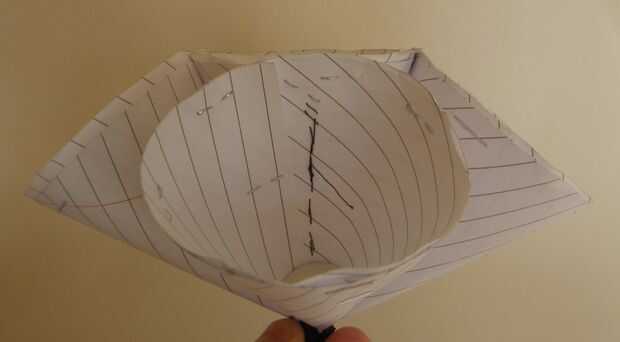

-Ahora deberás tomar los círculos y convertirlos en conos! Todo lo que hacemos es tomar los extremos del círculo (donde corta la línea recta) y moverlos dentro de otra. Gire para apretar el cono, me encuentro con una abertura de 30 grados para ser mejor.

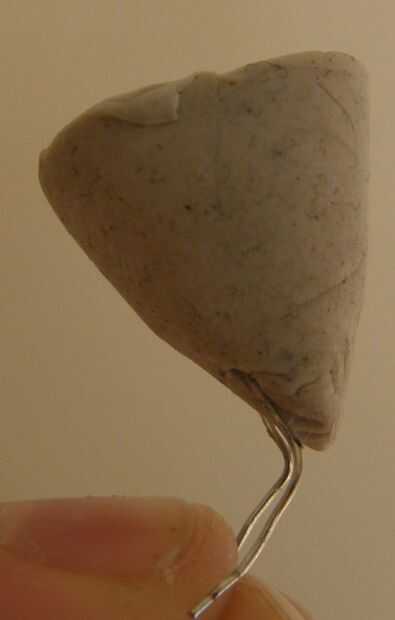

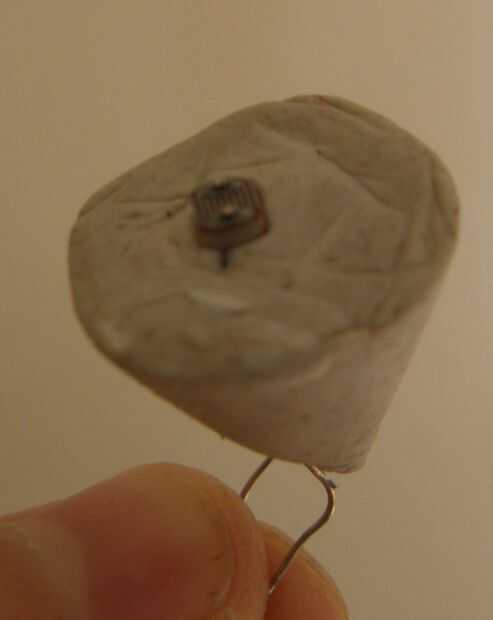

-Después de tener sus conos. Tomar el masilla/pegajoso virar y rodillo en un cono pequeño de formas, esto sentarse en la parte inferior de sus conos y mantener su photorestors en su lugar y deben ser más pequeñas que la longitud de los cables en el photorestors. Una vez que tengas todos tus conos de sticky tack, toma su photorestors y los cables a través de la masilla/sticky tack. Los conductores deben empujar fuera de la parte inferior ancho de aproximadamente la mitad un dedo o más.
-Todo lo que queda es conseguir su combo masilla y resistencia en su cono. Haga los agujeros para los cables si es necesario; Aunque tienden a ser suaves, así que utilice una herramienta afilada, como un extremo de la brújula.

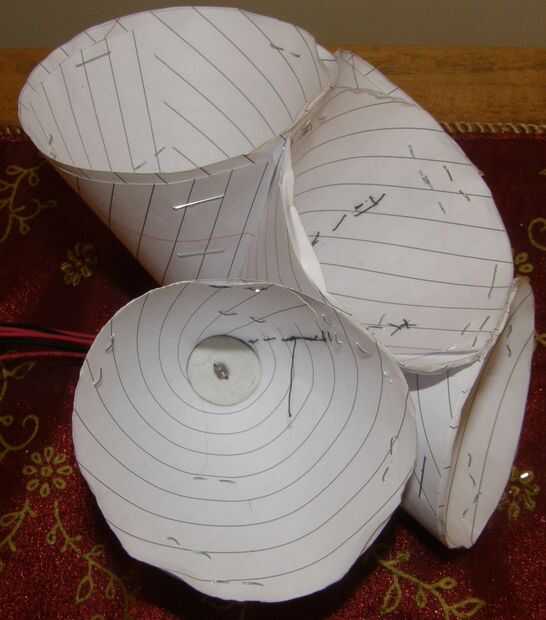

-Ahora puede optar para pegarse los conos como que tenga, o simplemente dejarlos sueltos si usted planea cortar los agujeros para los conos.
-Todo lo que hay que hacer ahora es conectar las ventosas. Recuerde utilizar cables lo suficientemente largos para esta parte, usted siempre puede cortar más corto, pero nunca puede cultivarlas nuevo!

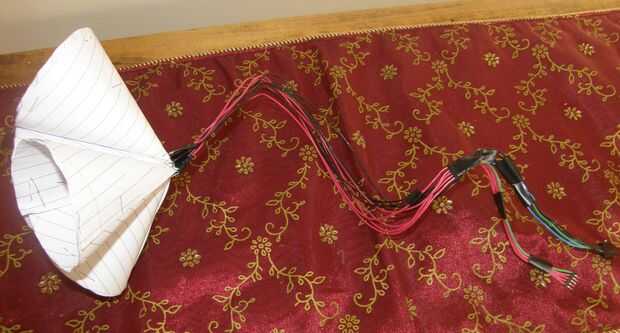

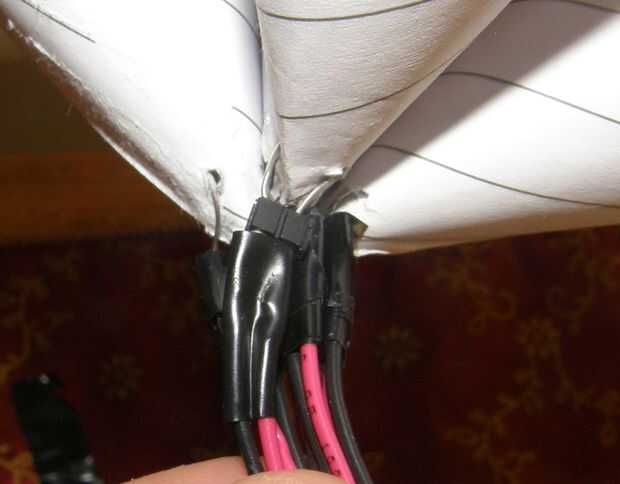

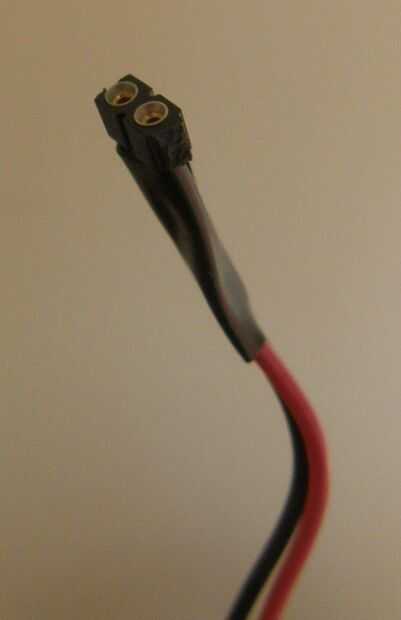

-Tome uno de los cables de cada uno de los pines y soldarlos directamente a los cables, en cuyo caso tendrás que retire los conos o arriesgarse a perder una ceja, o hacer lo que hizo y soldar los cables a alguna mujer a pines macho y entonces sólo puede conectar los cables a ellos!
-Ayuda en este momento a pensar donde se va los otros alambres en el protoboard. Necesitan ser alineados en la placa de izquierda a derecha C.R.L.U.D. (centro derecha izquierda arriba abajo). Como con los otros conductores, soldarlos directamente en el cable o hacer los tacos.
