Paso 3: Sensor de temperatura. Parte 2
El calor excesivo es un peligro para el equipo de informática y necesita tener algo de manera que le avise de esto.

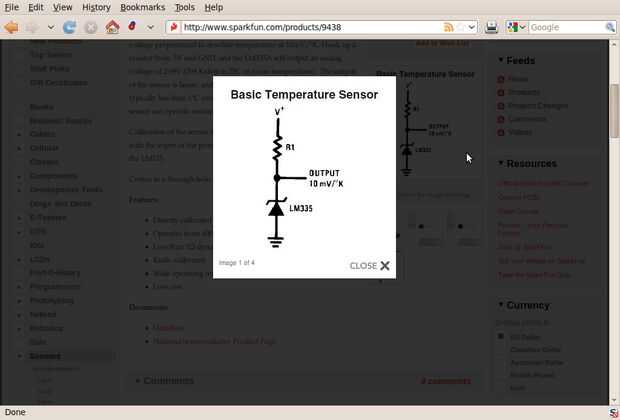

Utilizando un sensor de temperatura real.
Es necesario:
alambre

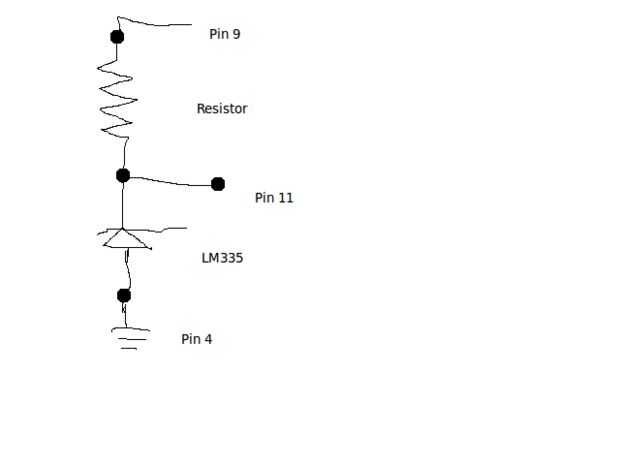

LM355
resistencia de ohmios de 2 k (valor cambiado después de ir hacia atrás y mirando a mi investigación).
cable.
-------------------------------------------------------------------------------------
-Tendrá que hacer algunas pruebas para ver qué valor corresponde a
Qué temperatura. Existen varias fórmulas.
Los resultados pueden variar.
pseudo código:
gettempdata:
r = STICK(2)
Temp = r
Imprimir "grado de la temperatura (0 - 255) es:"; Temp
Si temp > algún valor después de la impresión "ADVERTENCIA, demasiado caliente"
dangerflag = 1
...
...
...
VOLVER
--------------------------------------------------------------------------------------
Joystick B ____ Joystick A / | / | / | / 1 | | O------- 5 Volt 5 Volt -------O | | 9 2 | | O------- Button 1 Button 3 -------O | | 10 3 | | O------- Resistor X-axis (joystick(1)) Resistor X-axis -------O | (joystick(2)) | 11 4 | | O------- Ground MIDI TXD -------O | | 12 5 | | O------- Ground Resistor Y-axis -------O | (joystick(2)) | 13 6 | | O------- Resistor Y-axis (joystick(1)) Button 4 -------O | | 14 7 | | O------- Button 2 MIDI RXD -------O | | 15 8 | | O------- 5 Volt \ | \ | \ | \ | \__| Digital pin 2 = Button 1 = Strig(0) pin 7 = Button 2 = Strig(1) pin 10 = Button 3 = Strig(2) pin 14 = Button 4 = Strig(3) Analog pin 3 = Resistor = Stick(0) pin 6 = Resistor = Stick(1) pin 11 = Resistor = Stick(2) pin 13 = Resistor = Stick(3)
