Paso 2: Construir el circuito del relé de 12 voltios

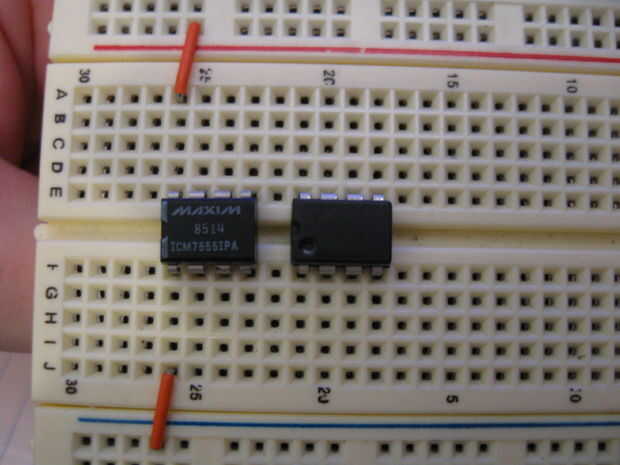

Paso 1. Conecte el temporizador 555 en Junta.
Paso 2. Aplicar los cables de corriente y tierra al chip del temporizador.
Paso 3. Enchufe amp de LM741 op en tablero

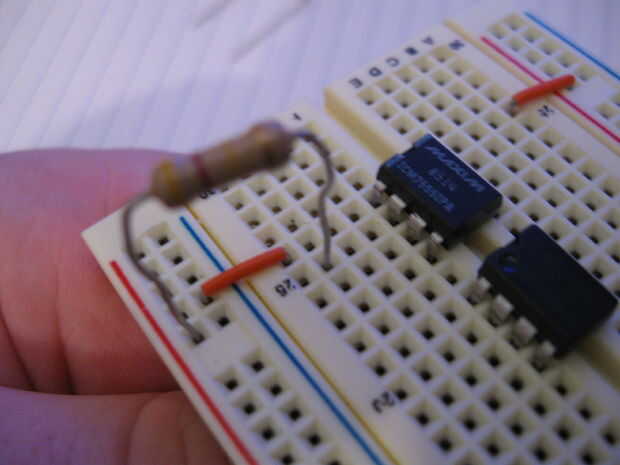

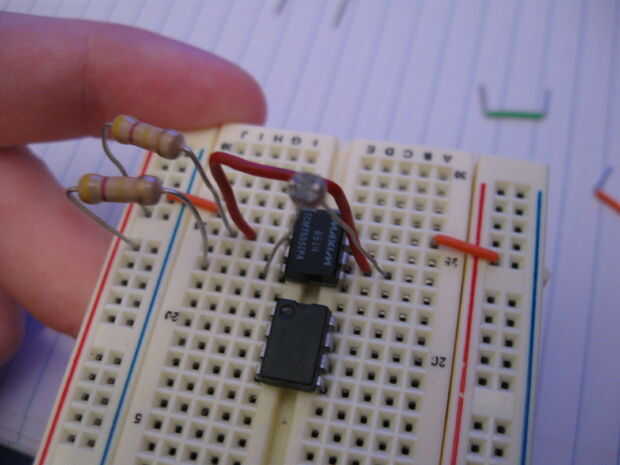

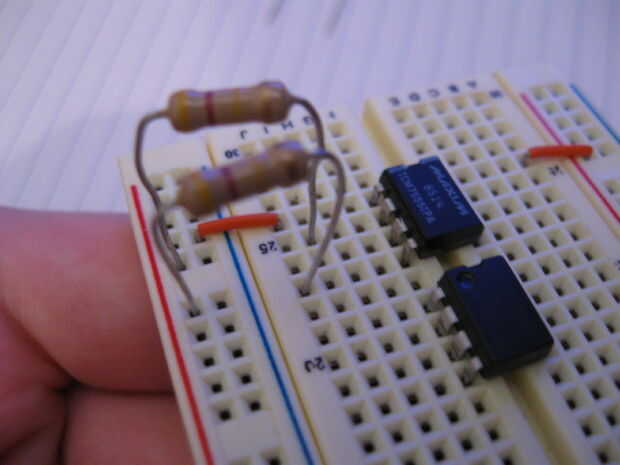

Paso 4. Conecte la resistencia de 470K de energía al pin 2 del 555 temporizador.
Paso 5. Conectar resistencia de 470K de alimentación al pin 4 del 555 temporizador.

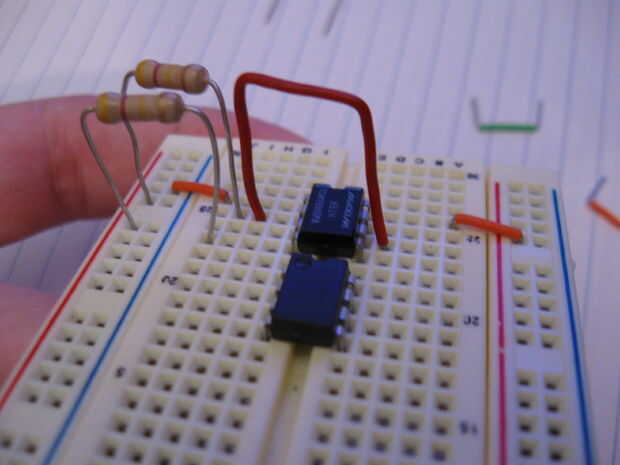

Paso 6. Conectar el pin 2 al pin 6 del 555 temporizador con un cable puente.

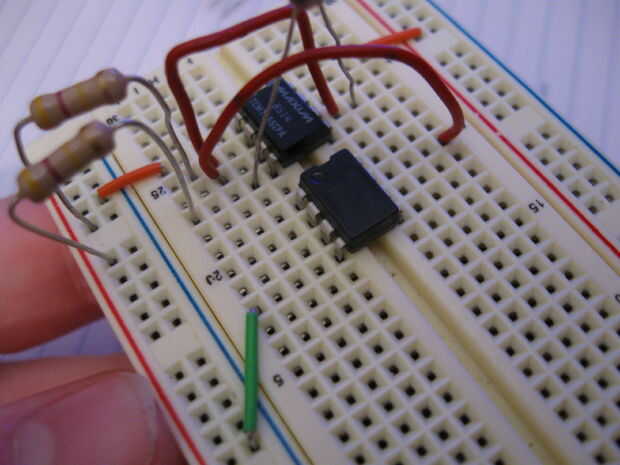

Paso 7. Conecte photoresistor del pin 4 a pin 6.

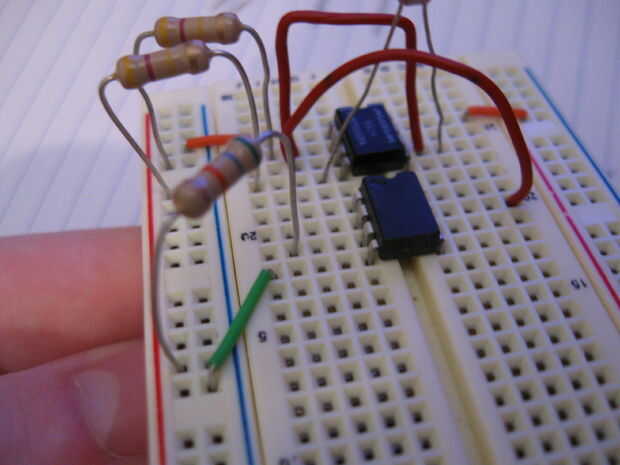

Paso 8. Conecte la salida del Temporizador 555 a pin 7 en el amp op y conectar los amplificadores op a tierra.
Paso 9. Conectar el pin 3 en el amplificador operacional a través de una resistencia de 65K.

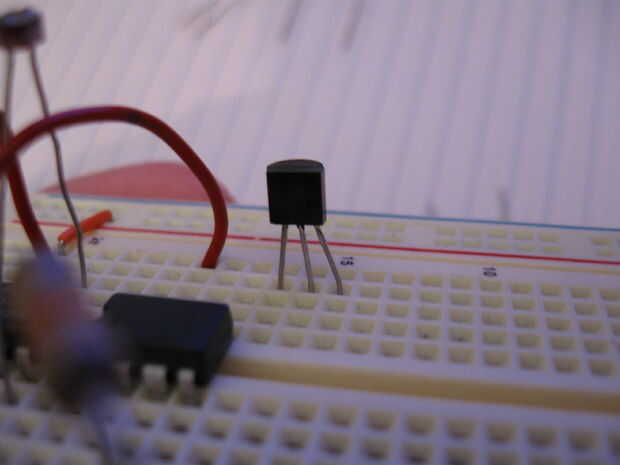

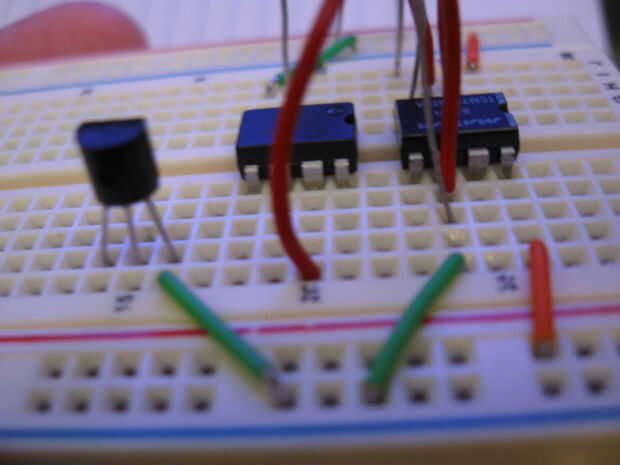

Paso 10. Conectar un transistor de tipo NPN en la placa.
Paso 11. Conecte el emisor del transistor y pin 6 del timer 555 a masa.

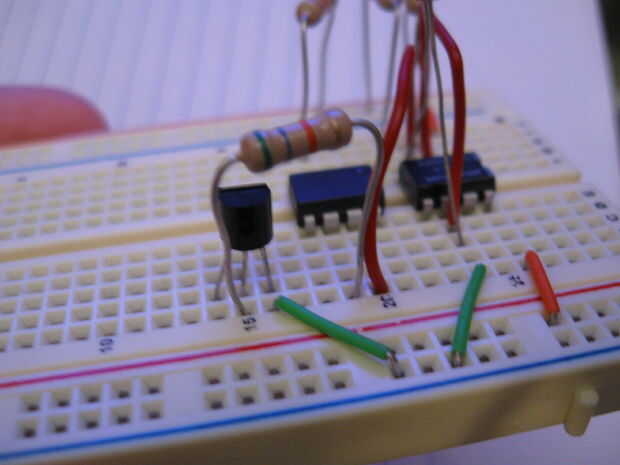

Paso 12. Conectar el pin 6 del amplificador operacional a la Base del transistor a través de una resistencia de 65K.

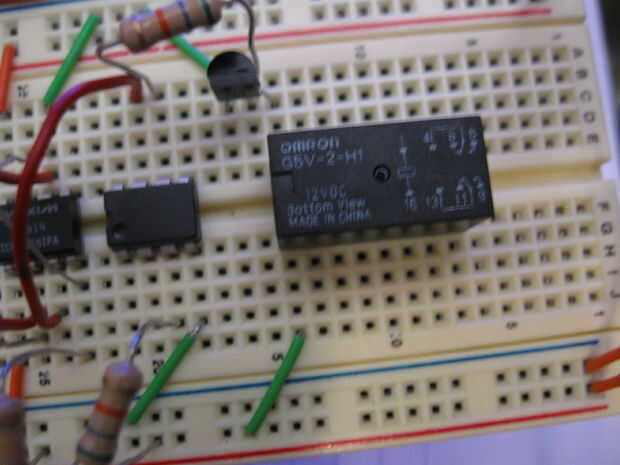

Paso 13. Enchufe su relé de 12v en la placa para que uno de los pines de la bobina se conecta al colector del transistor, luego conecte el otro perno de bobina a la corriente.

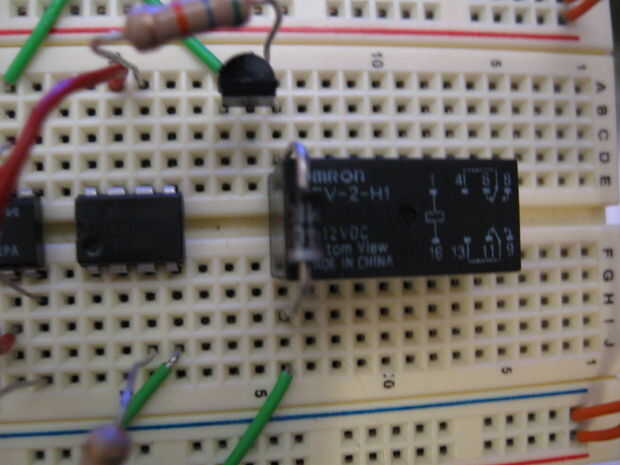

Paso 14. Conecte un diodo de Zener-no para que el cátodo se conecta con el lado de alimentación del relé y el ánodo se conecta al lado tierra del relé. (Se utiliza para mantener chispas a suceder cuando el relé se enciende y apaga)

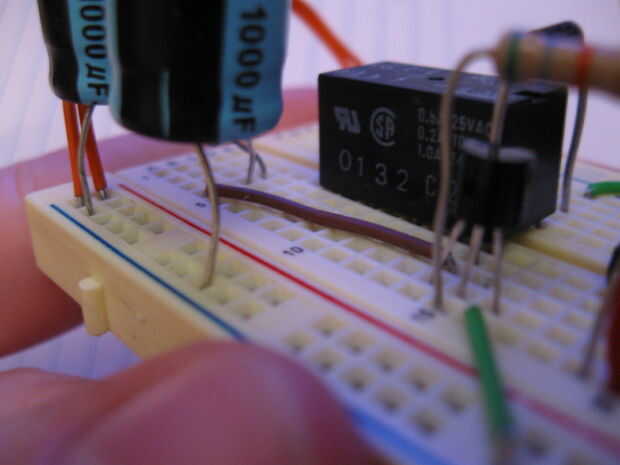

Paso 15. Conecte uno o más condensadores clasificados alto en el lado tierra del relé y tierra. (Recuerde: sus condensadores deben estar clasificados para manejar el voltaje de la fuente.)

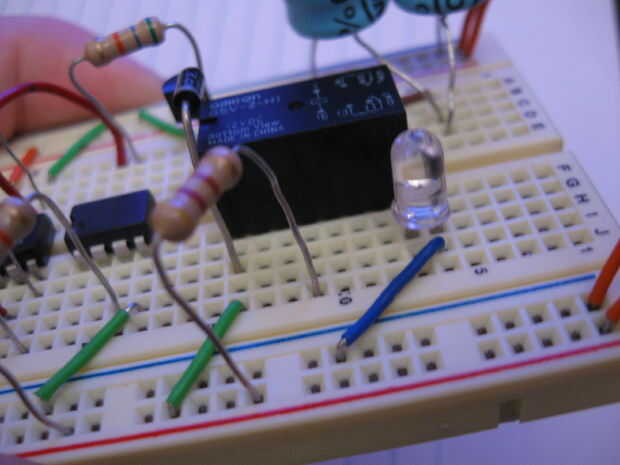

Paso 16. Conecte un resistor de 470 ohm de potencia a un extremo abierto del contacto de conmutación, y luego conectar el LED al otro contacto abierto y tierra. Este paso difiere dependiendo en grado de relé y lo que va en la conmutación del relé.
Paso 17. Si usted planea utilizar una fuente de pared, hacer no sólo ir por lo que la pared verruga está clasificado!!! Aunque no creo que la verruga de la pared era inmune a las diferencias en su calificación, así que use un multímetro para comprobar si la ACTUAL tensión y amperaje. En este caso circuitos, si su fuente de pared es capaz de activar el relé por sí mismo o conseguir un regulador de paso la tensión hasta unos 9 voltios o conseguir una fuente de pared con salida de 9v.
