Paso 1: Diagrama del circuito y descripción

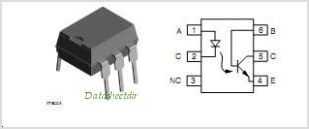

R1 está diseñado como protección para el LED del optoacoplador. R1 también funciona como un dispositivo de limitación actual normal para que un 'duro' de tensión puede ser aplicado con seguridad. El optoacoplador es viejo conocido, el CNY65, que proporciona un aislamiento de clase II. Esto garantiza la seguridad del regulador. El transistor en el optoacoplador está conectado a la fuente de energía positiva para que T1 se pueden traer en conducción lo más rápidamente posible. Con el fin de reducir picos de conmutación como consecuencia de la inductancia parásita, el valor de R2 ha sido seleccionado para no ser demasiado bajo: 22 kΩ es un compromiso entre voltajes inductivos y pérdidas de conmutación cuando va dentro y fuera de la conducción.
Un efecto adicional es que T1 realizará un poco más de lo que puede esperarse de la señal PWM. Cuando se reduce el voltaje a través de T1, el voltaje en D1 sigue siendo igual a 10 V hasta un ciclo de trabajo de 88%. Un mayor ciclo de trabajo se traduce en una tensión más baja. En el 94% el voltaje de 4.8 V demostró para ser suficiente para causar T1 para llevar a cabo lo suficientemente. Este valor se puede considerar el ciclo de deber máximo. A este valor el transistor es casi 100% en la conducción. En tensión de red de 230 V, el voltaje en la lámpara es de sólo 2,5 V, medido con una lámpara de 100 W. Para ser claro, tenga en cuenta que este circuito no puede ser usado para controlar cargas inductivas. T1 se cambia de forma asincrónica con la frecuencia de red y esto puede causar corriente continua al flujo.
Lámparas electrónicas, tales como los tipos de PL, no pueden reducirse ya sea con este circuito. Estas lámparas utilizan un rectificador e internamente funcionan realmente de DC. Algunas observaciones sobre el tamaño de R3 y R4. Se trata de un compromiso entre el más bajo posible consumo de corriente (cuando la lámpara está apagada) y el ciclo de lavado posible máximo que se permite. Cuando el ciclo de trabajo es cero, el voltaje en las resistencias es máximo, alrededor de 128 V con una tensión de 230 V. Porque (dependiendo de la resistencia real) la tensión nominal de la resistencia puede ser menos de 300 V, dos resistencias están conectadas en serie. El poder que cada resistor disipa asciende a un máximo de 0.5 w. Con un ojo en la esperanza de vida, sería una buena idea usar dos resistencias nominales de 1 W aquí.
Autor: Ton Giesberts - Copyright: Elektor Electronics
Fuente de Descripción del circuito: http://www.learningelectronics.net/circuits/dimmer-with-mosfet.html
