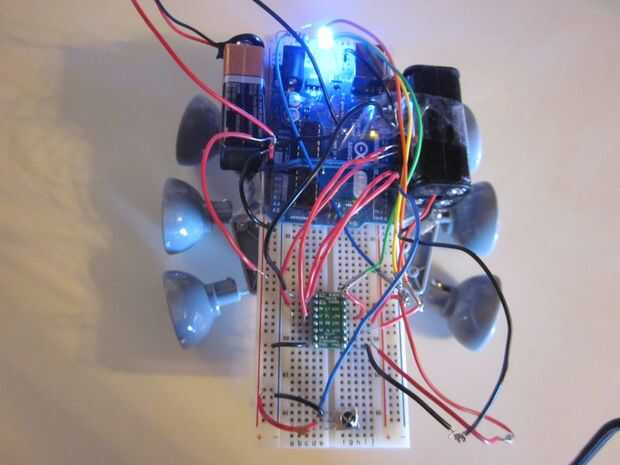

Paso 2: Cableado del Arduino

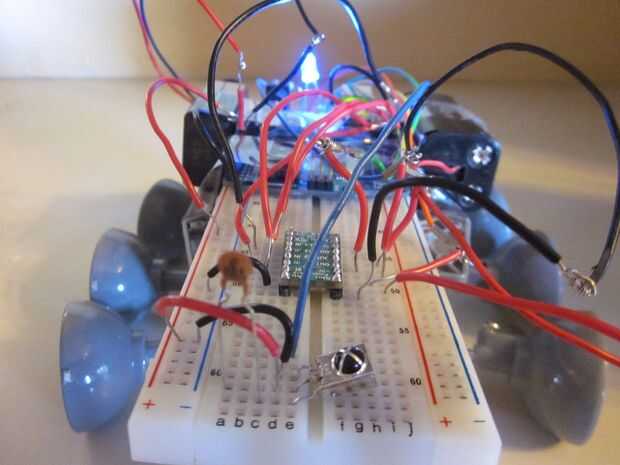

Cableado del receptor:
En primer lugar, inserte el receptor de IR cerca de la parte delantera de la placa.
Conecte el conector de tierra del receptor a la tierra del Arduino.
Conecte la clavija de alimentación del receptor a la + pin de 5V de Arduino.
Conecte el pin de datos del receptor a digital pin 4 en el Arduino.
Si está usando el condensador, conecte un cable a la Arduino + 5V y el otro cable a tierra de Arduino.
El LED del cableado:
Conecte el conductor positivo del LED al digital 13 de Arduino.
Conecte un cable de la resistencia a la tierra del Arduino y el otro cable al cable negativo del LED.
