Paso 13: Instalar Motherboard, Tarjeta madre
Paso 13: Instalación de placa madre
La placa base viene con una tira rectangular de metal que se coloca sobre los conectores externos. Mi manual caso llama un panel de la entrada-salida. Si nos fijamos en donde va la placa madre en el caso, usted probablemente encontrará un panel de la entrada-salida ya allí. Esa franja de quitar y poner en el de la placa de base asegurándose de que las aberturas del conector se alinearán. Debe ajustar en.

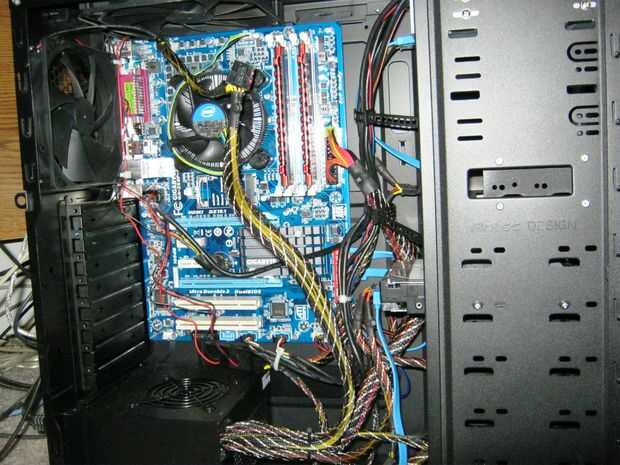

Coloque cuidadosamente la placa base sobre a dónde se va. Tome nota de donde están los orificios de montaje de la Motherboard, Tarjeta madre en el caso. Ya podría ser separadores de Motherboard, Tarjeta madre en estas localizaciones. Si no se instala. Asegúrese de que no hay ningún separadores adicionales en el caso.
Ahora la mayoría de los paneles de la I/O tienen pequeñas piezas elásticas que ayudan a la tierra los conectores. (Esto ayuda a reducir las emisiones de radiofrecuencia). Tan cuidadosamente poner en la placa base para que los conectores se alinean con el panel de la entrada-salida y empuje, mientras alineando los agujeros de montaje. Poner tornillos en el todos los agujeros.
Conecte los cables de alimentación. Placas base tienen un conector de 24 pines. Algunas fuentes de alimentación tienen un acoplamiento cable de 24 pin; otros tienen 20 pines y un conector de cuatro clavijas que se acopla. Usted no puede poner en mal. Mina tiene otro conector de 4 pines.
