Paso 2: Selección de la Motherboard, Tarjeta madre
Paso 3: Elegir una placa base
Motherboard, Tarjeta madre: La placa madre es el gran PCB (Printed Circuit Board) donde está instalada la CPU y básicamente todo lo demás está conectado a él.

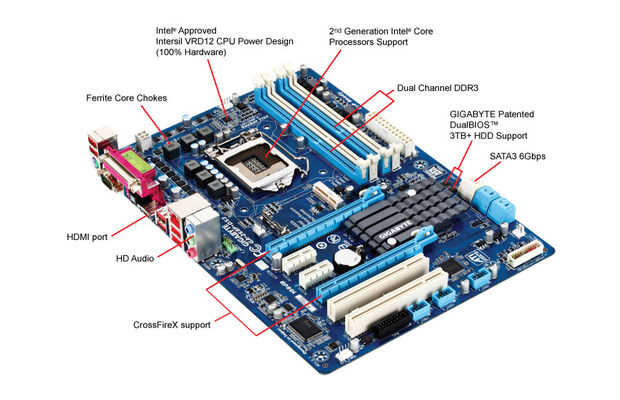

Seleccioné una placa base Gigabyte GA-Z68P-D3.
Algunas especificaciones que usted necesita preocuparse son: zócalo de la CPU, tamaño, zócalos de memoria, zócalos de la tarjeta gráfica, ranuras de expansión, zócalos, chipset, I/O (entrada/salida) e interfaz de almacenamiento de información.
Zócalo de la CPU: Este es el zócalo que la CPU entra en. Esto debería ser fácil como debe ya seleccionó un CPU que definirá la toma que necesita. Necesitaba un socket LGA 1155 .
Factor de forma o tamaño: esto es sobre todo el tamaño físico de la placa base. Algunas de la más vieja forma factores estan en el y en el bebé, las motherboards más recientes utilizan ATX o Mini ATX. Aquí hay una tabla de las diferencias:
http://www.pcguide.com/Ref/mbsys/Mobo/Form.htm
Usted probablemente no elegir un factor de forma, pero lo que necesitas saber para que sepas si cabe en la caja del ordenador que selecciona. El mio es un factor de forma ATX .
Zócalos de memoria: Los módulos de memoria (RAM) también están instalados en zócalos. Mi CPU, las motherboards desde hace dos o cuatro zócalos de memoria. Probablemente no es importante pero puede ser si usted necesidad/quiero mucha memoria. Mina tiene cuatro zócalos que a 32Gbytes de memoria.
Soporte de la tarjeta de video: En las placas base más recientes, esto tiene que ver con las ranuras PCI Express (discutidas en un paso posterior). Ya que actualmente no estoy usando una tarjeta de video externa o tarjetas, este no importantes para mí. Para los extremistas, también puede Crossfire o SLI. Se trata de tarjetas de gráficos múltiples. Si quieren/necesitan esto conseguirlo.
Si está utilizando gráfico o de video interna como yo, luego tomar nota del tipo de conector de vídeo en la placa base. Algunos de los actuales son VGA (vieja escuela analógica), DVI, HDMI y Display Port. Esto es importante porque esto utilizas para conectar al monitor a la placa base. Mi motherboard solo tiene un conector HDMI. Puesto que mi monitor solo tiene DVI, también tuve que comprar un cable adaptador de DVI-HDMI y esperaba que trabajó; lo ha hecho. Generalmente, DVI y HDMI deben ser compatibles pero tienes que tener en cuenta que a veces se incluye audio en la señal y a veces no es.
Puerto de la exhibición es la última interfaz que no sé nada acerca de. Yo diría está en su infancia y, para la mayoría de la gente, no preocuparse por ello.
Otras ranuras de expansión: Estas son las ranuras PCI. Esto probablemente no es importante a menos que tenga requisitos específicos para ellos.
Chipset: Los chipsets son un grupo de circuitos integrados que soportan un tipo específico de CPU. Para i5, las opciones son: H61, B65, H67, P67 y Z68.
Aquí está una tabla las diferencias:
http://motherboardnews.com/2011/04/07/Comparison-of-InTeLS-LGA-1155-chipsets/
Lo importante para mí era soporte de CPU GPU (Graphics Processing Unit) y overclocking. Elegí el chipset Z68. SSD caching y doble video son opciones interesantes que podría utilizar en el futuro. Básicamente, usted necesita seleccionar un conjunto de chips compatible con las características que quiera ahora y para el futuro inmediato. Para muchas personas, esto puede no importa.
I/O (entrada/salida): Mayoría de Motherboard, Tarjeta madre vienen con una conexión de LAN y audio incorporado. La conexión de LAN puede ser 100Mbs o 1Gbs. Se trata de la velocidad. Para la mayoría de los usuarios, 100Mbs está bien. Si usted está planeando utilizar una red de 1Gbs, asegúrese de Motherboard, Tarjeta madre y todo lo demás es compatible de 1Gbs.
Tip: LAN (Local Area Network) es generalmente cómo su PC está conectado a Internet. Generalmente, usted tiene un módem de cable o router banda ancha que conecta con el puerto LAN.
Tip: 1Gbs LAN funcionará con dispositivos de 100Mbs pero si tienes un dispositivo de 100Mbs conectado, entonces probablemente todo lo demás se limitará a 100Mbs.
La mayoría del audio es bastante estándar.
Mi placa madre también tiene un Puerto serie y paralelo. Esto es vieja escuela e inusual. Probablemente no es útil para la mayoría de la gente pero luego soy y Arduino usuario así puede beneficiarse de ellos.
Interfaz de almacenamiento de información: Actualmente, hay dos tipos principales de la interfaz de almacenamiento: IDE/PATA y SATA. IDE/PATA es vieja escuela. Mi motherboard solo tiene SATA. Si usted está planeando sobre el uso de mayores dispositivos IDE/PATA como discos duros o unidades ópticas (DVD/CD) y asegúrese de que su placa madre compatible con ellas.
Confusión: SATA actual viene en dos sabores SATA2(3Gb/s) y SATA3(6Gb/s). Es más rápido, teóricamente, mejor. Mi motherboard tiene ambos. Supuestamente todos los dispositivos SATA2 funcionará en cualquiera.
Hay otro conector llamado eSATA en algunas motherboards. Esto es para conectar dispositivos SATA externos.
Punta: Así que es otra preocupación de cables SATA. SATA2 y SATA3 tienen los mismos conectores físicos. Algunos cables dicen que trabajan con SATA3. Algunos dicen que sólo SATA. Si usted compra nuevos cables, sugeriría SATA3 cables como yo creo que hay mucha diferencia en precio. Ahora si usas un dispositivo SATA3 enchufado en un puerto SATA3 con un cable SATA y te estás preguntando si está funcionando correctamente, puede probar un cable SATA3 para ver si hay alguna diferencia.
Más confusión: Así que ahora hay USB2 y USB3. Otra vez, son cuestiones de velocidad. Pero el cable USB3 es diferente de USB2. Actualmente, no creo que existen muchos dispositivos USB3. Pero tenga en cuenta. Mi motherboard tiene sólo USB2.
