Paso 1: ¿Cuál es el problema?
La ML10 es un torno pequeño. La mayoría de los posts de asequible herramienta de cuatro vías que he visto anunciados son demasiado grande para ser de uso sin modificación.

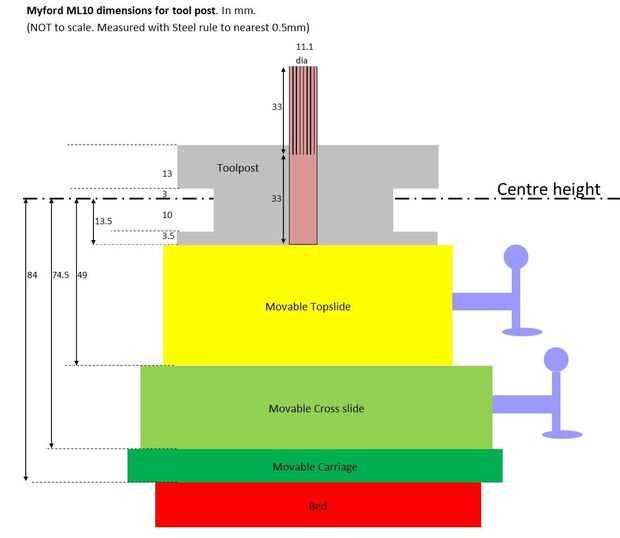

La dimensión crítica es 13,5 mm! Esta es la distancia entre la cara superior de la corredera transversal y el eje del torno. 13,5 mm está bien si montar la herramienta de corte en la cara superior de la diapositiva cruzada (como en el poste de la herramienta de pie de elefante). En este caso, usted podría utilizar una herramienta tan grande como media pulgada (aproximadamente 12,5 mm) y necesitaría aproximadamente 1 mm de cuña por debajo de ella para llevar la punta de corte hasta la altura del centro. Normalmente en un torno pequeño como este, utilizas una herramienta de corte más pequeña (algunas mías son 5/16"(7,9 mm), otras son 3/8" (9.5 mm)) y empacar más alto mediante el uso de cuñas más.

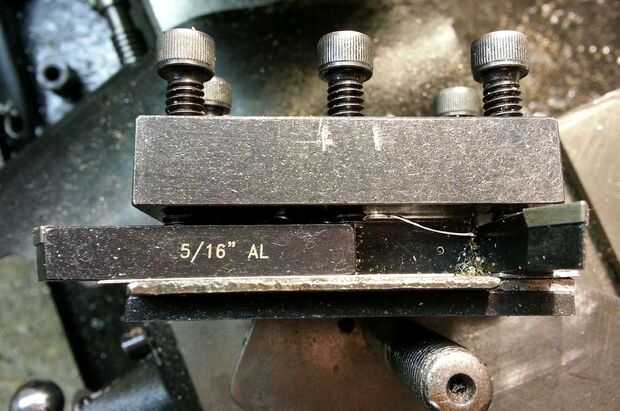

13,5 mm se vuelve torpe cuando se mueve a un poste cuatro vías de la herramienta más conveniente. Esto ya tiene las herramientas montadas en altura del centro mediante la celebración de un sándwich de acero de herramienta . La dificultad es lo suficientemente pequeño como para que pueda caber una herramienta en la parte superior y aún así salir bajo la dimensión de 13,5 mm para el espesor del acero por debajo de la herramienta.

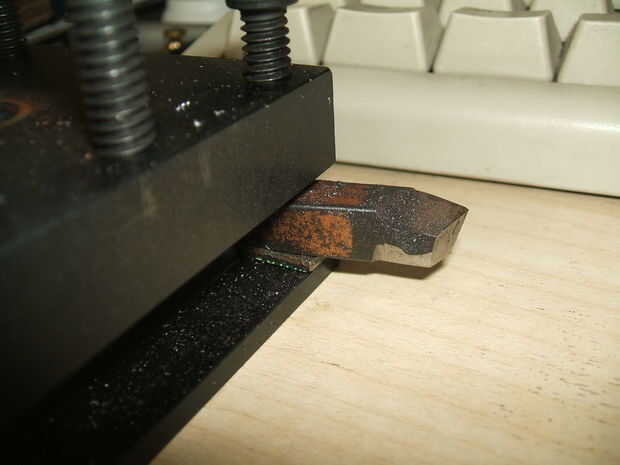

Tanto de los posts de pequeña herramienta de cuatro vías que compré tenían un espesor de cara inferior de unos 10mm - sólo dejándome espacio para una herramienta de 3mm (no sensible).
Consejo a mí mismo al comprar el siguiente post de la herramienta de cuatro vías:
Recuerde verificar el espesor de la brida inferior. Algo más de 3mm o 4mm no es adecuado - o será necesario adaptar (ver el siguiente paso en este Instructable). Stick con herramientas de corte de tamaño de 8 mm o 5/16" o 3/8". Herramientas más pequeñas están bien. no caben 10mm o más grandes herramientas de corte.
¿Por qué comprar un poste de la herramienta de cuatro vías en lugar de un post de cambio rápido de herramienta?
Estoy seguro que el post de cambio rápido de herramienta es la solución más deseable - un gran número de torno experimentado operadores han invertido mucho (y seguirán invirtiendo) en su QCTP. Para mí, el costo es simplemente demasiado para justificar, y me encuentro con mi herramienta de cuatro puestos para ser excelente. De mi herramienta de cuatro entradas han costado bajo 20 libras (US $30) y supongo que tendría que pasar al menos cinco veces esa cantidad para sostener herramientas QCTP 8. El costo de un poste de la herramienta QCTP y un portador para cada herramienta que utilizo probablemente superaría el costo del torno mismo.
Guardo herramienta de pie de mi elefante post muy útil para la herramienta de corte ocasional que no se montara en un poste de la herramienta de cuatro vías.

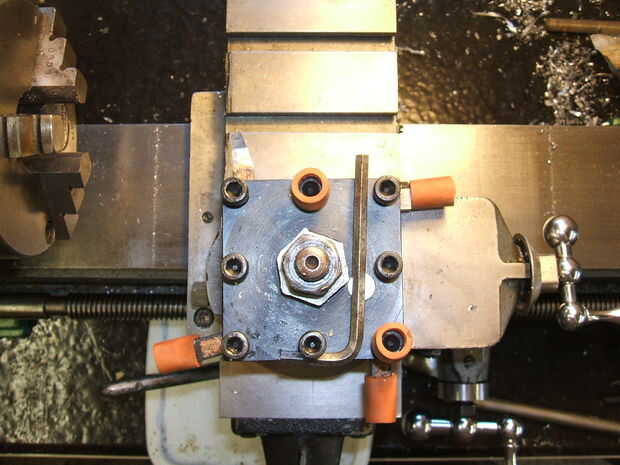

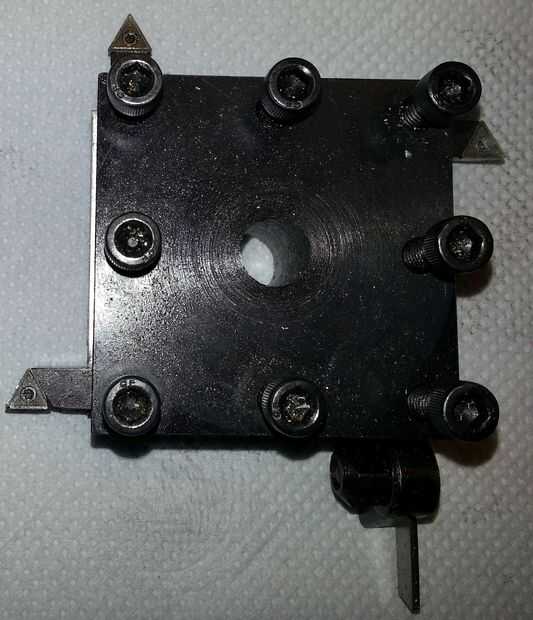

He visto muchas críticas sobre cuatro mensajes de la herramienta, pero me funcionan bien. Nunca he corte yo mismo en 'sobresaliendo herramientas' (que lea esto, comencé mis herramientas sin uso con tubo de goma - que pronto dieron para arriba la cubierta). Guardo mi post de herramientas 'principal' cargado con cuatro herramientas - puedo cambiar de una a otra en unos segundos. No se pueden mezclar herramientas como barras aburridos (que sobresalen hacia el mandril) herramientas 'normal' (que se pegan hacia fuera en la dirección opuesta). Creo que muchas personas utilizan como dos vías de herramienta de mensajes para evitar algunas molestias crowding; Esto es aún sensible porque se puede cambiar un poste de la herramienta de cuatro vías para otro en 20 segundos - y luego tienes todas las herramientas ya establecidas en altura del centro y listo para ir.
Por favor no agregar comentarios a continuación sobre sus opiniones de diversos estilos de mensajes de la herramienta
Estoy tratando de prevenir una estúpida 'discusión' sobre los méritos de diseños de post diferentes de herramientas. No es este Instructable sobre.
