Paso 4: precisión.
Figura 1: Test de rotación Horizontal para detectar la resolución y cogging. Figura 2.3: Brújula japonesa con joya de ágata. El cojinete en su disco giratorio tiene un centro de ágata, en contraste con la brújula China de la figura 1 con todo el metal del cojinete (sin joya).
r. la brújula debería mostrar correctamente el norte magnético. (He visto algunas brújulas amortiguados líquidos baratos con las agujas pegadas a los discos con errores enormes de unos 20 grados de sus posiciones previstas!)
b. las lecturas entonces deben aumentar o disminuir por valores igualan que causado por la rotación horizontal de la línea de puntería. Esto es necesario para el intercambio de datos.
Prueba de exactitud:
-Dibujar dos líneas de lápiz que se intersecan en ángulo recto en el centro en un pedazo de papel.
-Colocar el papel sobre una cara de tabla plana con uno de la línea exactamente alineada a lo largo del campo magnético.
-Colocar la brújula en la intersección en el centro del papel y leer la dirección de la aguja con respecto a la línea de lápiz.
-Suavemente gire el brújula caso en una dirección sobre el pivote de la aguja para descubrir cualquier cogging causados por cualquier uso inadecuado del material magnético en el caso. El remolino inducido en el material no magnético es demasiado débil para causar cualquier cogging. Una brújula exacta no debe tener ningún cogging.
-Suavemente gire el brújula caso en sentido contrario sobre el pivote de la aguja para descubrir cualquier cogging causados por cualquier uso inadecuado del material magnético en el caso.
-Dejar una acentuada polo magnético de un imán largo viene gradualmente cerca de la brújula a lo largo de una trayectoria espiral y compruebe si uno de los dos extremos de la aguja de la brújula apunta exactamente en él.
Sin precisión, la brújula puede enviar astray hasta 20 grados!
Test de precisión es difícil. Requiere un campo magnético uniforme con conocido orientación y fuerza. La aguja magnética de la brújula debe ser fabricada simétricamente y magnetizada. Primero debemos eliminar compases con defectos de fabricación evidente en aguja (siendo no-simétrica, mal montada en el disco giratorio de la aguja). Requiere de la precisión:
1-el dial debe ser circular y uniformemente graduado.
2-el pivote de la aguja debe estar exactamente en el centro de la esfera circular y el eje sea perpendicular a la superficie para la lectura correcta.
3 - la aguja magnética debe ser metalúrgico simétrica respecto a su línea de centro.
Con toda la diferente orientación de una brújula precisa los dos extremos de la aguja magnética punto lecturas con diferencia de 180 grados todo el tiempo. Incluso si una aguja magnética se ve externamente simétrica, sus propiedades de los materiales pueden no ser uniforme. La historia metalúrgica y mecánica de una pieza de material sin duda afectará sus propiedades magnéticas. Polvo de hierro espolvoreado sólo puede revelar el campo magnético de la aguja de una brújula. Para los usuarios de esta razón deben permanecer lejos de baratos brújulas con agujas hechas de recortes de acero y chatarra como las agujas pueden no ser capaces de ser magnetizados para campo magnético simétrico.
Si tu brújula es exacta debería dar la figura exacta de declinación magnética para su área de direcciones de salida y puesta del sol o del norte verdadero de sus mapas. Las cifras anuales de declinación magnética se pueden encontrar desde el internet para la comparación.
Algunas brújulas de calidad pueden proporcionar exactitud de hasta un grado. Esto da la exacta identificación de destino y reduce rodeos innecesarios. Dirección exacta es vital cuando se llama para la ayuda de la base.
Prueba de resolución de:
Esta prueba Descubre cuánto cambio de dirección puede permanecer sin ser detectada por la brújula.
1/encontrar una superficie firme, nivelada, alejado de cualquier fuente magnética para colocar la brújula.
2 /-set la brújula vista en algún objeto fácil de ver.
3 /-girar brújula agujas por cerca de 90 grados. Lenta y suavemente gire la brújula en posición con el objetivo del mismo objeto de observación. Escribir la primera lectura para el cojinete.
4 /-Gire hacia la derecha de la brújula por cerca de 90 grados. Lenta y suavemente gire la brújula en posición con el objetivo del mismo objeto de observación. Escriba la segunda lectura para el cojinete.
5-las dos lecturas deben diferenciarse por no más de 2 unidades de graduación.
La diferencia se llama la resolución del instrumento. Un fabricante de instrumentos respetable no daría una escala más fina que el instrumento puede resolver jamás! Si la resolución es menos de la mitad de una unidad, la lectura es significativa para la última unidad de graduación.

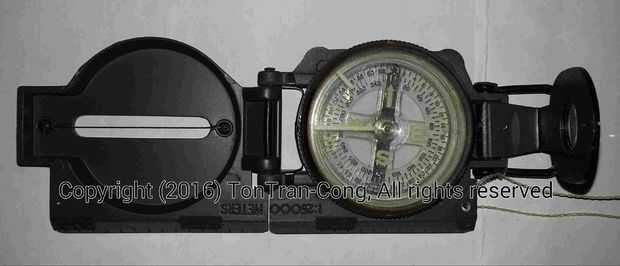

La brújula de marcha militar lensatic Japon en las figuras 2 y 3 tiene joya teniendo en el centro de la aguja de la brújula para reducir la fricción rotacional. Esto se muestra claramente en contraste con la brújula China barata de la figura 1.
