Selector de TV Arduino (1 / 4 paso)

Paso 1: Cable la Junta de

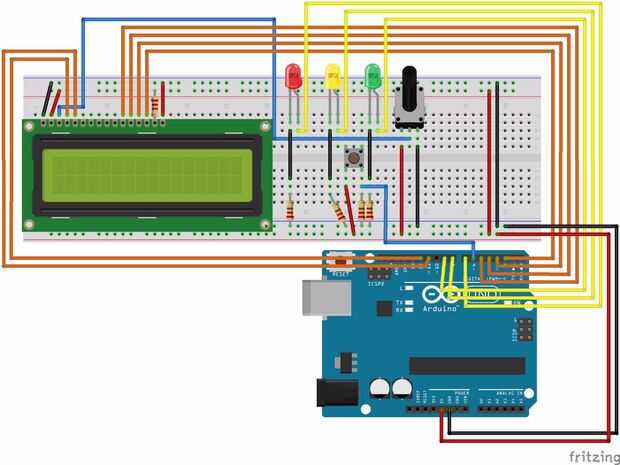

Cable hasta el tablero como se muestra en el diagrama. Para instrucciones detalladas sobre el que patillas para conectar donde al cableado de la pantalla LCD, LED, botón y potenciómetro, consulte el PDF, «Instrucciones de cableado».

Un cable rojo indica una línea de poder, negro indica una línea a tierra.
