Self Destructing mensaje (3 / 8 paso)

Paso 3: Aguafuerte y Assemmbly de la ruptura

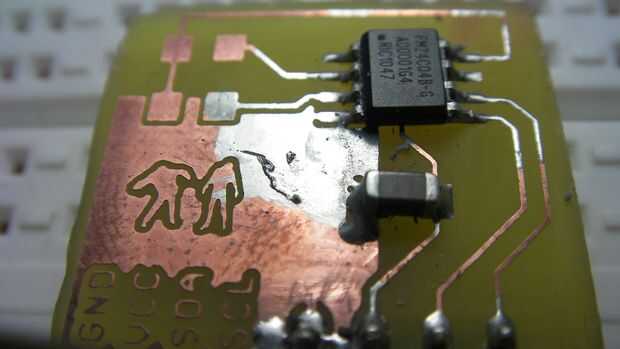

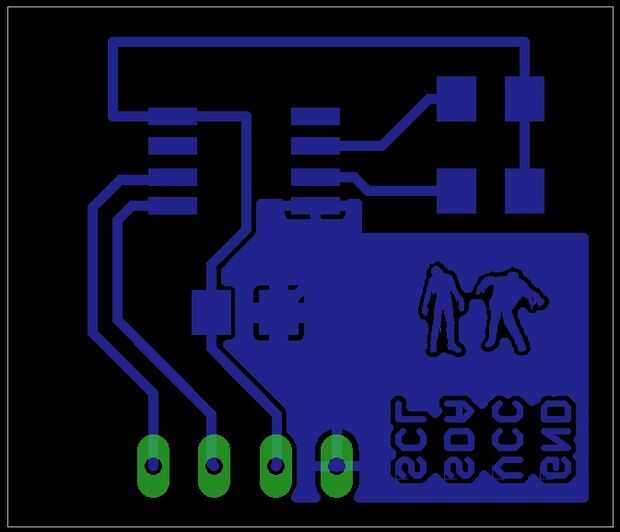

No puedes protoboard un componente SMD! Si usted está en este paso, si ya has descargado los archivos de esquema y tabla. Abrir los archivos con águila y golpeó el "ratsnest" botón en la ventana de tablero, esto hará que el plano de tierra visible. Según el método que elija para grabar la placa, puede que necesite la imagen del espejo al imprimir. Si utiliza el método de fotoprotección como hice yo, es una buena idea tener la imagen impresa dos veces, y doble para cubrir cualquier imperfección de la impresora láser. No voy en detalle acerca de cómo grabar una junta, ya que el proceso es un conjunto otros instructable por sí mismo.

Nota: en el esquema, hay condensadores C2 y C3. Estos son no pobladas. Sólo se colocaron en el esquema para crear cojines de la soldaduras en la Junta. Sí, pude han probablemente utilicé un método diferente para lograr esto, pero esto fue rápidamente y al principio sólo para mi propio uso. Estas pastillas son para los pernos A1 y A2, que son los pines de dirección del dispositivo. Si deja estos pernos no saltó, la dirección de los dispositivos en A1 y A2 será 0 y 0 porque internamente se tiraron. Si desea agregar más de uno de estos chips de memoria para este proyecto u otros proyectos, puede saltar A1 / A2 en diferentes combinaciones para lograr una dirección única para cada chip adicional. Las conexiones de tierra, VCC, serie de datos y reloj serie se escriben en la capa inferior. Una vez grabado, los pernos pueden identificar fácilmente ya que listaban en la pizarra.
