Self Destructing mensaje (4 / 8 paso)

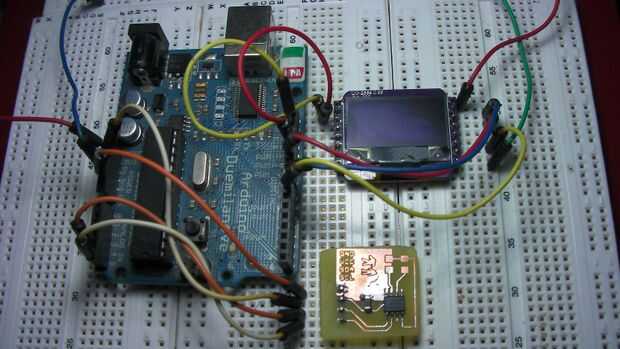

Paso 4: Prototipado / Breadboarding el circuito

Ahora que tienes todo tablero de pan compatible, usted puede construir el circuito. Todas las conexiones pin aparecen en el sketch de arduino: SELF_DESTRUCTING_MSG.
/* -------------------------------------------------------------------------------
RAMTRON FM24C04 conexiones con Arduino
--------------------------------------
Pinout: Breakout | Arduino
GND GND
VCC + 5V
SDA A4
A5 SCL
---------------------------------------------------------------------------------------------
FM24C04: http://ramtron.com/products/nonvolatile-memory/serial-product.aspx?id=141 (hoja de datos)
----------------------------------------------------------------------------------------------
*/

/* -------------------------------------------------------------------------------
Pantalla OLED de SSD1306 (Breakout Junta, desplazador de nivel de uso)
-------------------------------------------------------------------------------
Pinout: SSD1306 | Arduino
SCLK D13
SDIN D11
3C3 + 3.3V
D08 RS
D10 DE CS
RES D07
----------------------------------------------------------------------------------
ADAFRUIT: https://www.adafruit.com/products/326 (página del producto)
TUTORIAL: http://ladyada.net/products/oled12864/ (conexión a un Arduino)
----------------------------------------------------------------------------------
*/

Nota: La pantalla de SSD1306 que utilicé para este proyecto es uno de china (comprado con dólares de ebay) y tiene un desplazador de nivel acondicionador de señal en la parte posterior del PCB. Si usted compra el módulo de visualización de Adafruit (recomendado), usted necesitará utilizar una palanca de cambios de nivel entre el Arduino y módulo de la exhibición.
