Paso 9: Construir la armadura electrónica
El alojamiento de la electrónica es a menudo la parte más delicada de cualquier proyecto de electrónica y que generalmente se pasa por alto.

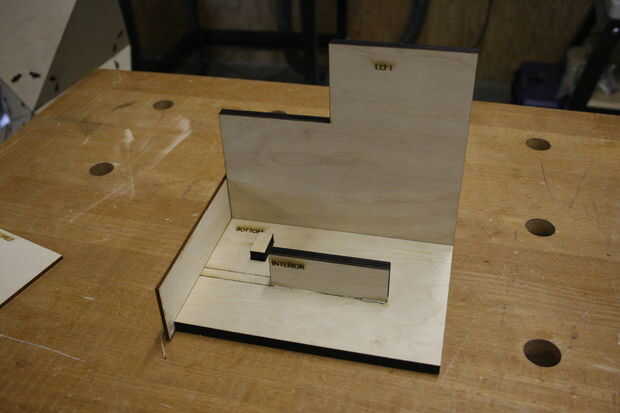

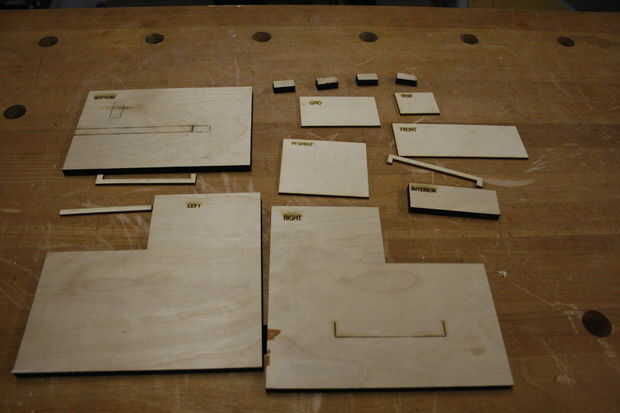

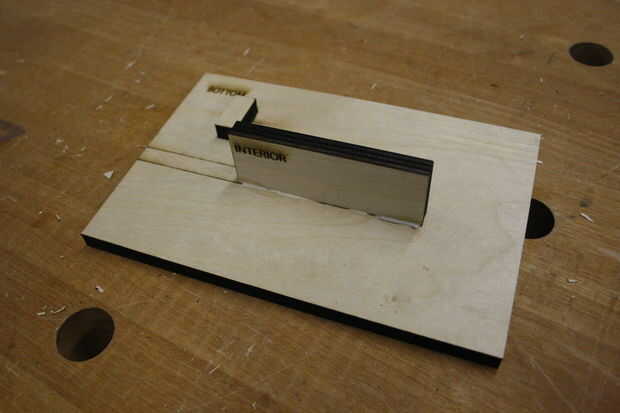

Lo primero que hice fue construido una armadura para todo de la electrónica. Esto tuvo unas pocas iteraciones, algunos prototipos de cartón, pero eventualmente había clavado.
Los componentes esenciales son:

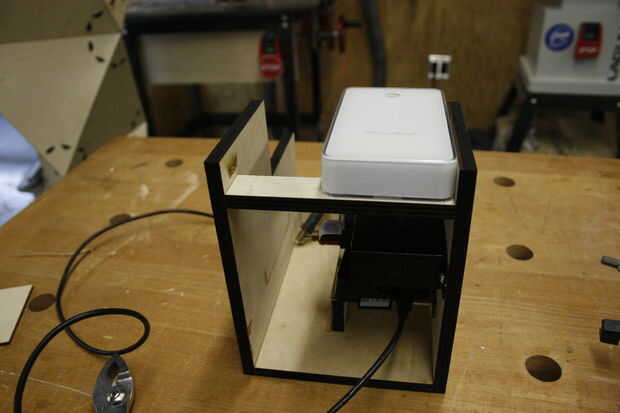

1. las baterías, estas tienen que ser fácilmente accesible por lo que puede ser recargadas.

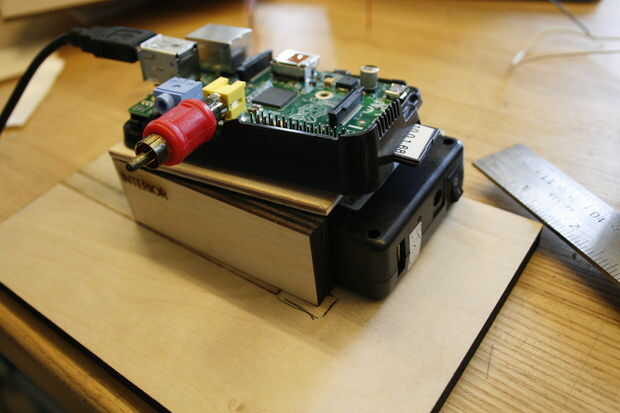

2. la frambuesa Pi — esto está enterrado allí, pero quiero poder tirar a veces la tarjeta SD

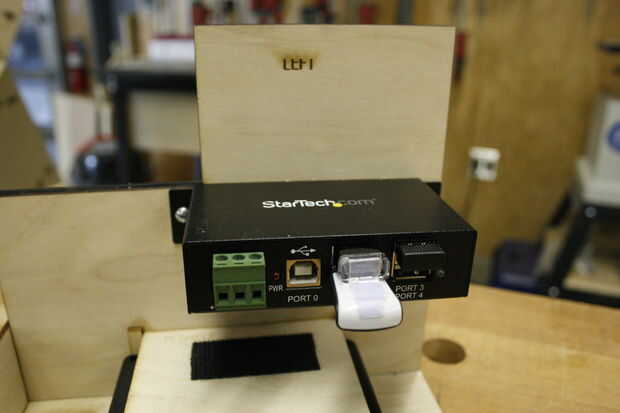

3. un 12V hub alimentado por USB que alimenta un teclado inalámbrico, el dongle WiFi y una pequeña unidad USB donde se almacenarán las imágenes. La pequeña unidad USB es algo a que quiere tener acceso.
4. el GPIO y la electrónica anclada varios saliendo de la parte posterior
5. video monitor (esto terminará siendo unido a la cara) y puede ser separado del resto de componentes de la armadura.
6. un montón de cables

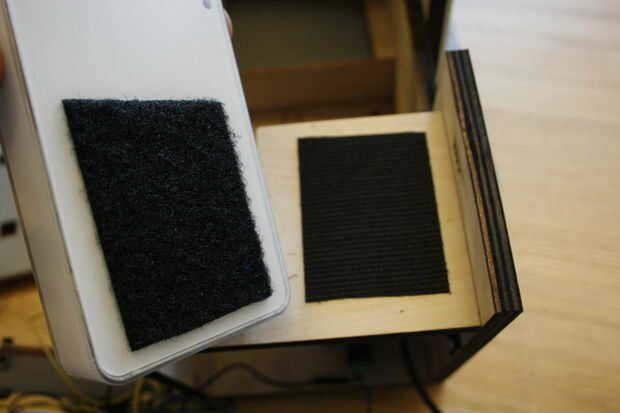

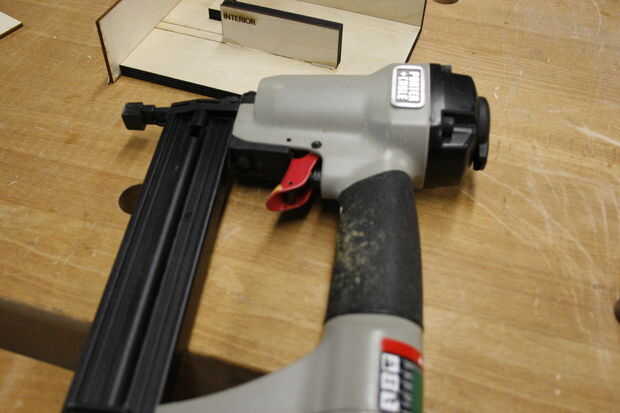

Me gustaría que tuviera mejor documentación de este paso, puesto que era crítico, pero esperemos que usted consigue la idea. Asegurar las baterías con velcro. Todo lo demás se lleva a cabo en por varios bloques de madera. Verás una foto bonita al final del Instructable.
