Paso 5: Mecanismo de la carga de la batería
La parte electrónica de este Instructable no está tan bien desarrollada como quisiera. Voy a mejorar esto en el futuro.

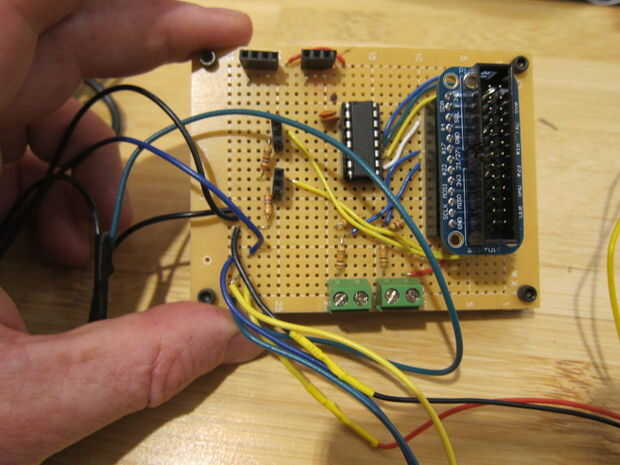

La Junta de perf utiliza un simple circuito de carga para la batería de 12V y dos botones para el control de la interacción.

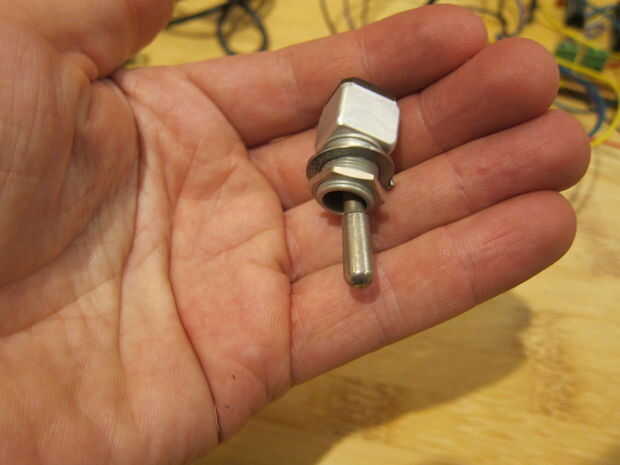

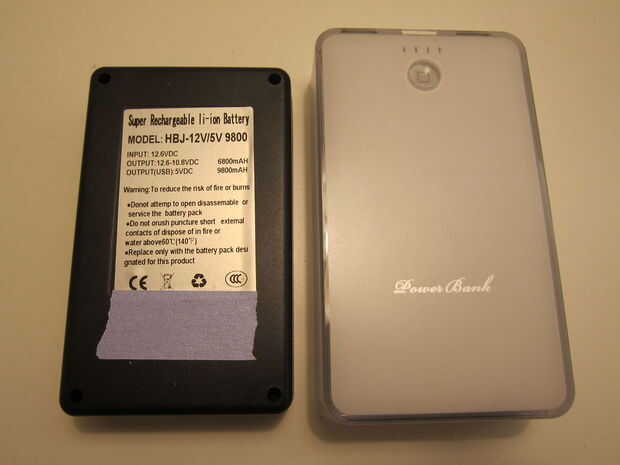

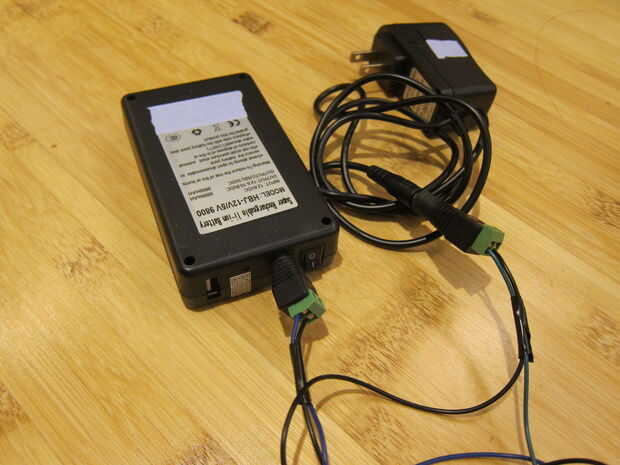

Esta marca de batería tiene un gato de la misma entrada y la salida, por lo que manipulado un mecanismo simple que tiene un interruptor de tres posiciones. En la posición superior, la batería de 12V suministra energía al monitor a través de los cables de vídeo. En la posición hacia abajo, buscará el cargador, como el conector hembra. En la posición neutral o media, ningún poder será activo. Vinculo a todos los terrenos juntos (vídeo, batería y cargador) y el interruptor conectarán el cable positivo de la batería para el monitor de vídeo, el cargador o nada. La batería USB no forma parte de este circuito y un interruptor de encendido/apagado.
