Paso 2: Conecte el LED verde
Para este paso, usted necesitará:
1 Uno de x Arduino
1 x placa (preferentemente tamaño medio con rieles de tensión)
Resistencia de 1 x 100 Ohm (marrón negro marrón)
2 x cables de puente o protoboard (awg 22 aprox. de 6" de largo)
1 x LED verde
Adelante!
Breadoards son grandes y vienen en todas formas y tamaños. Hacen fácil para usted para el prototipo de un circuito eléctrico sin necesidad de soldar las conexiones entre sí. No te preocupes si el tuyo es un poco diferente. Si viene con riel de tensións, debe ser bastante fácil de seguir. Si no, deberás averiguar una forma alternativa de alimentación.
Rieles de tensión son las dos columnas que corren a lo largo de los lados izquierdo y derecho de la placa en la foto superior. Estos se utilizan para hacer más fácil llevar la energía a diversos puntos a lo largo de tu protoboard. A tierra todas nuestras conexiones a lo largo de la derecha, o "azul" etiquetado como riel de voltaje. En el paso anterior, w conectar un cable negro de la clavija "GND" del Arduino, en un riel de voltaje...
Digital, analógica El Arduino tiene 14 pines digitales y 6 terminales analógicos . Un pin Digital puede funcionar de dos maneras:, también conocido como "Alto" y, si no conocido como "Baja". Cuando un Pin Digital está ajustado en On, apuntan a 5 voltios de electricidad a través de él. Cuando se establece en Off, no hay tensión corre a través de él. Esto hará fácil apagar un LED. Estos pernos se representan como "DIGITAL", pernos de 0 a 13 en la parte superior derecha de la Arduino en la foto superior.
Pines analógicos pueden funcionar diferentemente. En vez de limitarse a encendido o apagado, puede leer un rango de valores entre 0 voltios y 5 voltios, pero convierten "voltios" en números enteros, especialmente de 0 a 1023. Por ejemplo: 0 = 0 voltios, 512 = ~2.5 voltios, y 1023 significa 5 voltios. Estos pernos se representan como "En analógico", pernos de 0 a 5 en la parte inferior derecha de la Arduino en la foto superior.
Resistencias de hacer exactamente como dicen, se resisten! Pero, ¿qué? Electrones! Demasiada energía o corriente y nosotros podemos arruinar nuestro LED, por lo que incluimos una resistencia conforme se. Medimos la resistencia en unidades llamadas "Ohmios". La resistencia que estamos utilizando proporciona 100 ohmios de resistencia. El color de las tiras marrón (1), negro (0), Brown (Añadir 1 más 0), son cómo identificar lo que es el valor de nuestra resistencia.

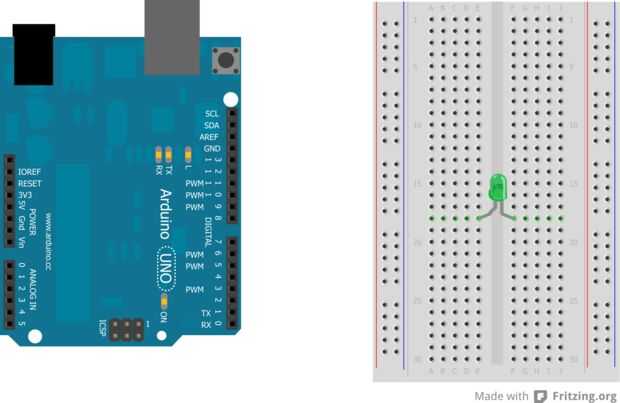

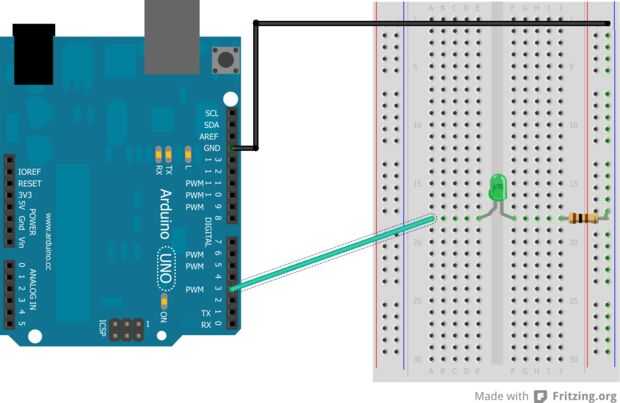

Sigue las imágenes para completar este paso, entonces pasemos al siguiente paso para obtener su LED encendido!
