Paso 2: Paso 2: construir la electrónica

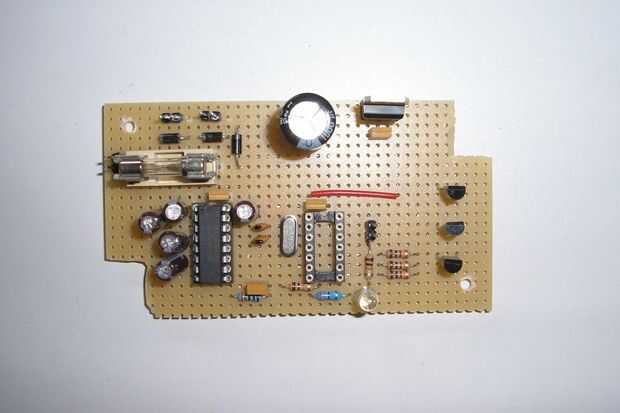

La electrónica se basa en un controlador de 16F1823 PIC y se ensambla usando una tabla de pan. Como poder suministrar un externo 12 voltios DC adaptador se usa.
El archivo adjunto de maleficio de Intel puede utilizarse para programar el controlador PIC.
Puesto que las lámparas de LED pueden ser muy brillantes, el brillo puede reducirse mediante la eliminación de los puentes de brillo, vea el diagrama esquemático.
Las programaciones de velocidad en baudios para la comunicación R232 19200 baudios, 8 bits sin paridad y un stopbit. Con un puente, puede ajustarse la velocidad de transmisión a 9600 baudios. El CI MAX232 se utiliza para conducir la conexión RS232.
El 'Vivo' LED parpadea con una frecuencia de 1 Hz y muestra que el semáforo está en funcionamiento.
