Semáforo de Arduino para principiantes (1 / 2 paso)

Paso 1: Instalación de tablero

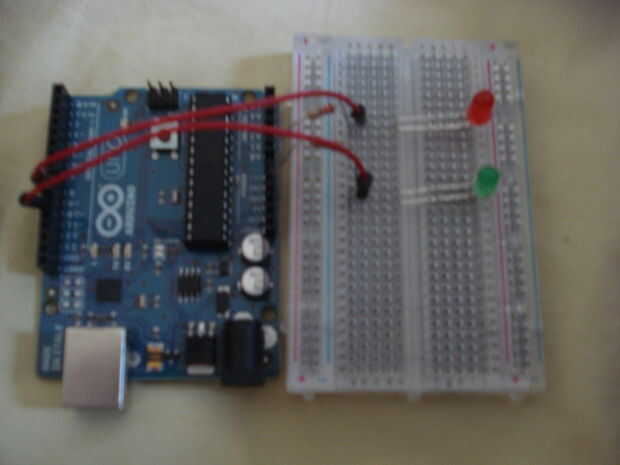

1. OK, así que el primer paso a la luz del semáforo es para configurar la placa Arduino
Para empezar, pone los LEDs en la protoboard. Si utiliza la placa que viene con el Kit, puede ver que tendrá 10 columnas (A-J) con 30 filas numeradas. Las filas están conectadas en el mismo número de A E y de F a G en 2 diferentes filas numeradas. Así que tienes que poner los LEDs en diferentes filas numeradas. Ponerlos en estas posiciones:
Verdes: E15
Corto verde: E16
Rojo largo: E8
Corto rojo: E9
Ahora tienes que conectar las patas largas a los pines digitales y las piernas cortas a tierra, usando un resistor. Hay 2 pines GND (tierra) muy convenientes en la sección denominada POWER en el Arduino. Puse resistencias de A16 a uno de ellos y A9 para el otro. Luego, usando un trozo de alambre, había conectado B8 al pin DIGITAL 9 y B15 para pin DIGITAL 10. Allí! ¡ Listo! Simple como eso.
