Semáforo de Control de montaje y conexiones VAC 120 (4 / 7 paso)

Paso 4: Fabricación de placa de montaje

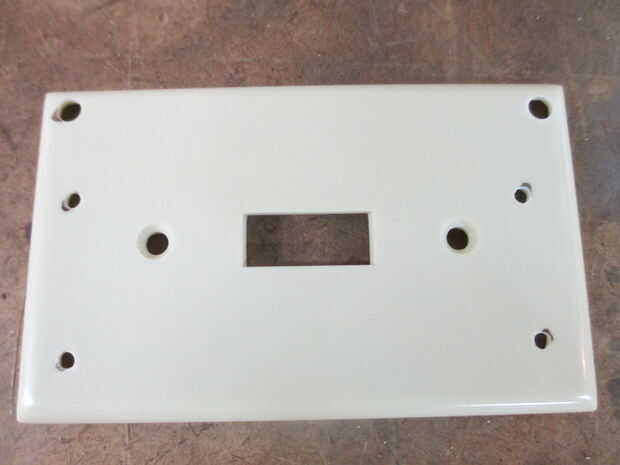

Fabricación de una placa de montaje de una placa de interruptor de pared.

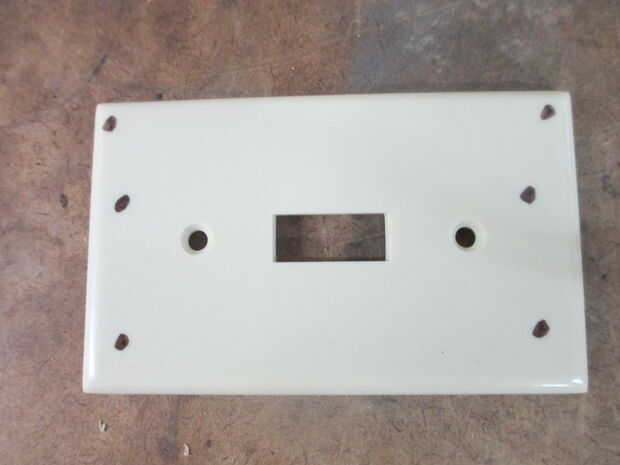

  • Marcar donde se perforarán los orificios de montaje de la placa al gabinete
  • Marcar donde se perforarán los orificios de montaje de tablero de control de placa.

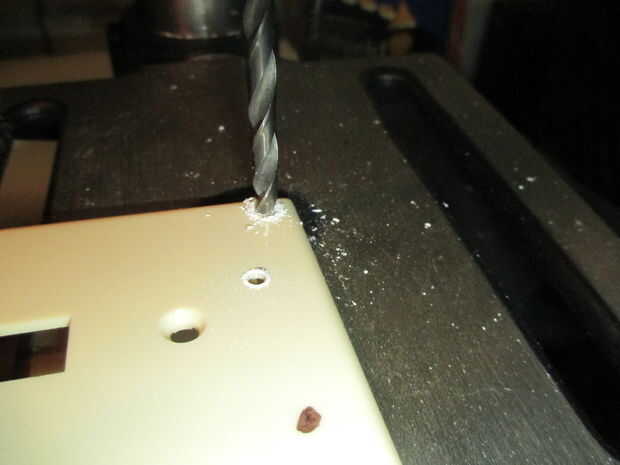

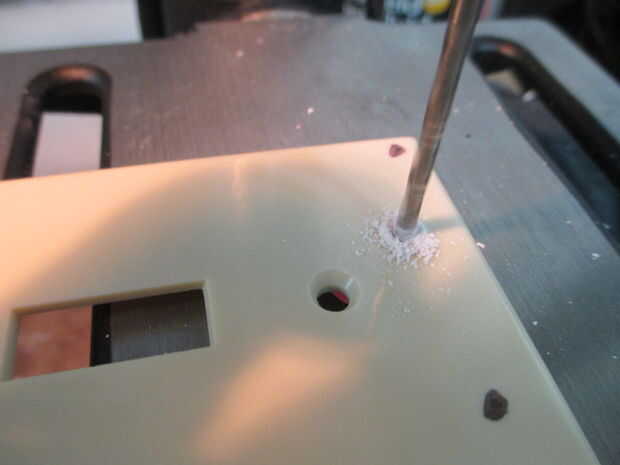

Usé 13/64 broca para los orificios de la parte superior. Este fue el tamaño de los tornillos que usa de la remoción del bloque de conexión en el paso anterior. Usé 1/8 bit para los agujeros de tablero de control. Mismo tamaño que los agujeros en el tablero de control y zip lazos utilicé ajuste justo.

Taladre los agujeros lenta y evitar una presión excesiva para no romper el plato.
