Paso 6: Montaje del interruptor

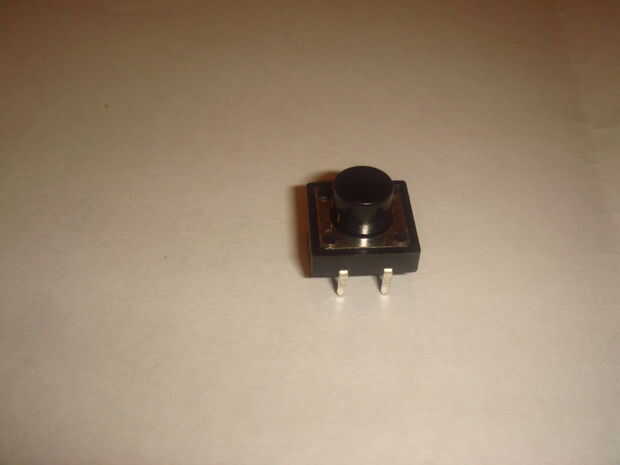

La mayoría de estos pequeños pulsadores viene con cuatro pernos. Por ahora, que ahora que dos pasadores te vas a usar (ya que has probado el circuito) - es generalmente dos en el mismo lado del cuerpo. Recortar las patas sin usar.
Medir el tamaño de la parte del botón que pulsas realmente. En la mía, era un círculo de aproximadamente 5mm de diámetro. Desea que este agujero que apriete un ajuste posible (recordar las medidas - no quieren babeando para dentro!), así que elige una broca que está tan cerca como sea posible en tamaño. Usando un taladro apropiado, perforar un agujero en el cono donde desea que el botón. Compruebe que se ajusta desde el exterior primero y hacer los ajustes necesarios.
Soldar los dos hilos restantes desde el microcontrolador hacia el interruptor. Cosas dentro de la base y compruebe que el botón puede ser pulsado todavía (aunque puede que necesite meter un dedo dentro de la base para sostener todavía en esta etapa. Ahora que todas las conexiones eléctricas están hechas, puede probar el circuito otra vez para estar seguro de que todavía está trabajando, y que el interruptor hace lo correcto. En este punto, una vez que hayas verificado que todo sigue trabajando, es una buena idea para pegar una cantidad abundante de pegamento caliente sobre los alfileres de lo ATTiny. Ayuda a evitar el estrés de estar metidos en la base de descolocar a cualquiera de las conexiones.
¿Todo bien? Bueno, ahora usted necesita para asegurarse de que el interruptor está ahora asegurado en posición. Usé una gota grande de Blu Tack, relleno en la parte superior de la base, detrás y alrededor del interruptor, poco a poco, hasta que el interruptor fue encajado firmemente en su posición. Ahora rellene el portapilas (Asegúrese de que ha insertado la batería) y Asamblea del microcontrolador en la base, tal vez ajustar el Blu Tack guata según sea necesario. Necesita acabar con todo lo llena en tan ajustadamente como sea posible, por lo menos con nada que sobresale más allá del nivel de la parte inferior de la base - debe poder pararse en la tabla, y debe hacer contacto completo. Encontré que sólo podía lograr esto - pero que no pude poner el cono bien encima de un ladrillo de Duplo - el portapilas penetra hacia abajo en los pernos del ladrillo y dejó de involucrarse plenamente con el cono.
En este punto, si esto no es dar a los niños, y no te preocupa ser capaces de soportar el semáforo correctamente Duplo, entonces usted podría parar y considerar el proyecto terminado. Pero necesitaba ser capaz de sellar la base de palanca de dedos, mientras que sigue siendo capaz de cambiar la batería de vez en cuando y poder unir al Duplo. Leer Cómo logré...
