Paso 10: Elaboración del alambre

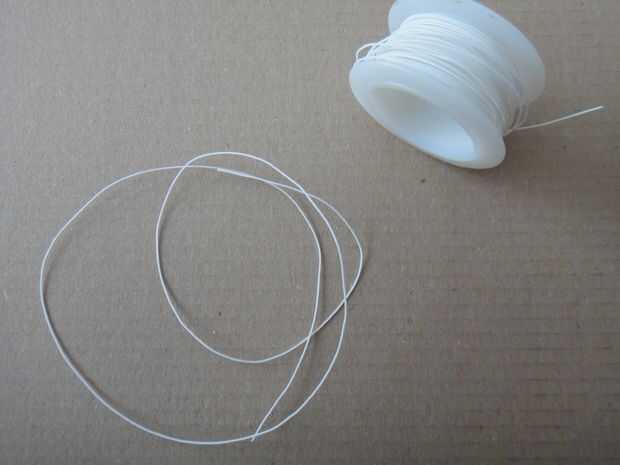

La primera foto muestra una bobina. Cortar una cadena de 18 pulgadas, que es la bobina suelta que puedes ver en la parte inferior de la foto. Desde que había montadas al resto de la luz del semáforo, conseguí el número de 18 pulgadas por libremente que un alambre en el brazo del semáforo, el luz estándar y luego en la parte inferior de la placa donde se sentaría el microcontrolador. La luz izquierda, uno con la luz verde de avance, se mide en de 18 pulgadas. La luz en la parte superior de la T vino en 22 pulgadas, y uno a la derecha de la T medido en 26 pulgadas. Usted puede leer más adelante ensamblar previamente los estándares de luz y hacer lo mismo en el plato con las mediciones de Parque de bolas. Si se corta el cable demasiado corto, sólo tendrás algunos soldadura extra para hacer más adelante para que sea más largo. No gran cosa, realmente.

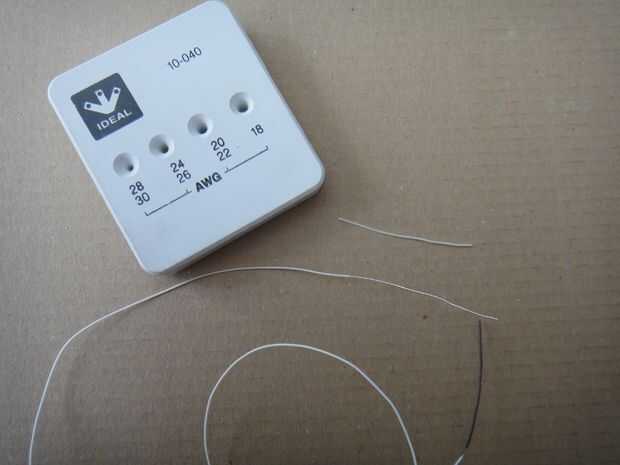

En la segunda foto, verás mi pelacables. Necesitarás uno de estos para el aislamiento del cable. Si no tienes un pelacables #30AWG, usted podría intentar anotar el aislamiento con un x-acto cuchillo y tirando de él; hay una mayor probabilidad a nick el alambre, que puede causar fatiga y rotura.
Radio Shack vende una herramienta de envoltura de cable barato, parte número 276-1570, que incluye un #30 calibre pelacables en su cuerpo.
