Semáforo del LED LEGO T intersección (12 / 27 paso)

Paso 12: Para soldar los cables del ánodo

Ahora es el momento de soldar los cables del ánodo. Ya que mi cable estaba todo blanco (y azul, como se verá en pasos posteriores) solía un marcador Sharpie color el otro extremo del cable para que les pudiera mantener todo organizado. Puede utilizar cable con el color correcto de aislamiento para comenzar con.

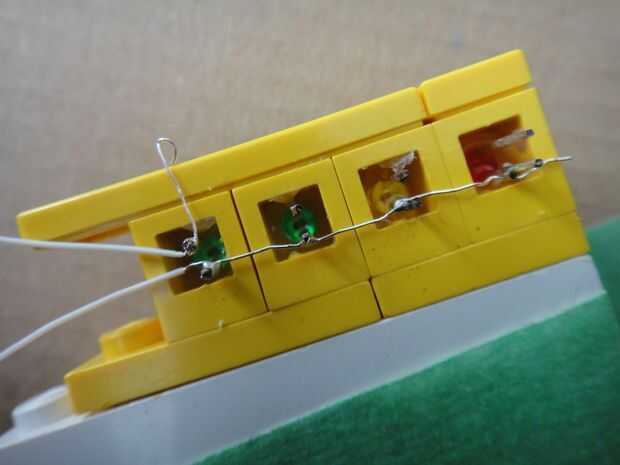

Para los cables del ánodo, empecé con el LED de la izquierda y procedió a la derecha. De esa manera no iba a riesgo de fundir el aislante de cualquier cable adyacente.

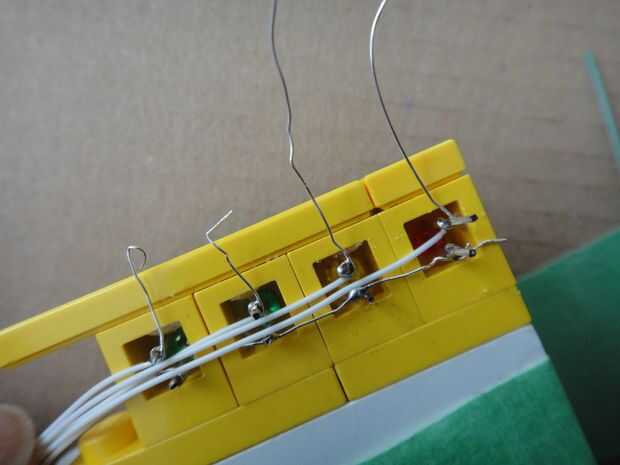

Tira una o dos pulgadas de aislamiento y utilice unas pinzas para envolver todo el plomo del ánodo. Luego de la soldadura.

Repita para los LEDs restantes.

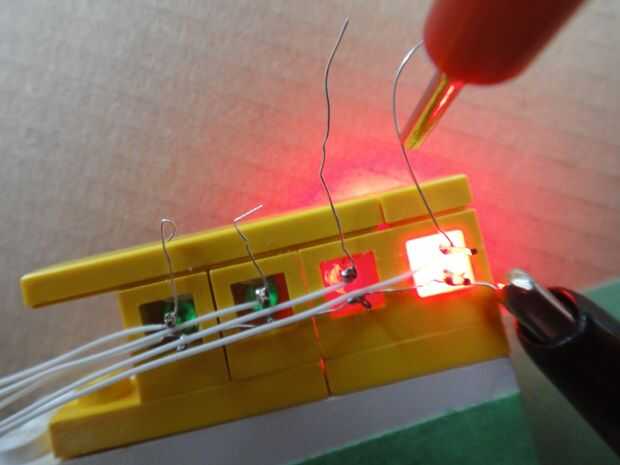

Ahora es el momento para probar los LEDs, utilizando los desechos de largo de alambre de la soldadura. Toque el positivo al cable de ánodo y suelo para el cable de cátodo común. Si tus juntas de soldadura son buenas, el LED se encenderá.

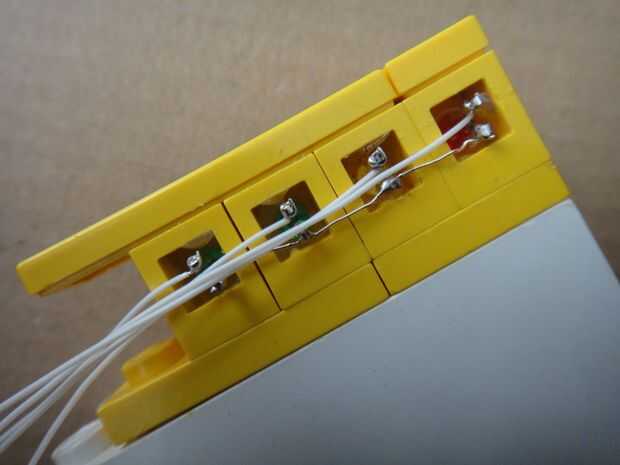

Cuando todos los LEDs Echale un vistazo OK, utilizar tijeras de alambre fino para los callejeros pedacitos de alambre de clip. También cortar los cables de los LEDs a la Junta de soldadura como sea posible, como se muestra en la foto final.
