Semáforo del LED LEGO T intersección (8 / 27 paso)

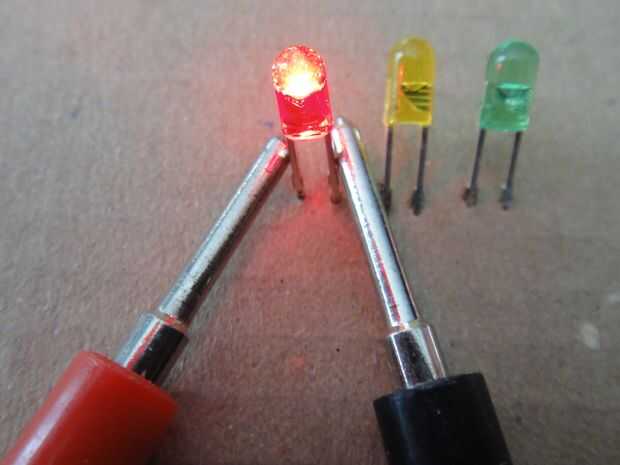

Paso 8: Probar los LEDs, otra vez

Vamos a empezar a pegar los LEDs en los ladrillos de luz principales y luego soldar los cables a ellos. Es sabio a prueba una vez más. Yo era paranoico sobre el uso de un quemado hacia fuera o dañado LED: tenía alguna rotura durante la primera generación sólo porque sus conductores eran mucho más frágiles de lo normal.

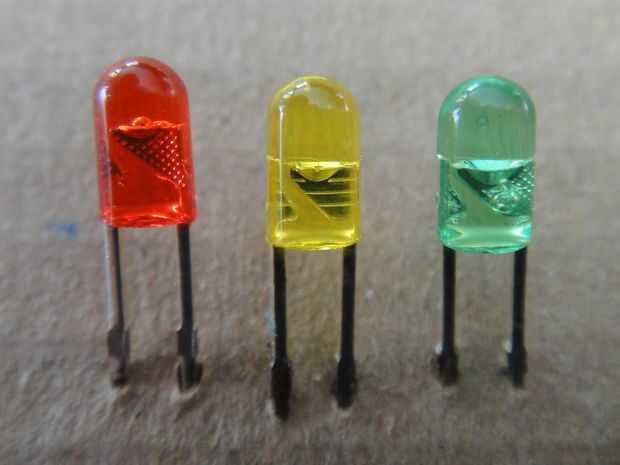

Pegué los LEDs en la superficie de trabajo de cartón. Fijamos en la foto y verás que todos están orientados hacia la misma manera. La taza de morir que es dentro de la carcasa de epoxi se enfrenta a la derecha. (La taza de morir, por cierto, tiene el morir, un pequeño trozo de semiconductor que emite luz).

Se iluminan solamente en una dirección. El cable que se une a la taza es llamado el cátodo, el cable de tierra. El otro cable es el ánodo, el positivo. Para hacer este circuito vamos a todos los cátodos de los LEDs del alambre juntos.  Esto se denomina una configuración de cátodo común. El cátodo común se conectará a tierra. El microcontrolador va a energizar a los ánodos para hacer un LED enciende para arriba.

Tener los LEDs frente a todos en la misma dirección ayudará al levantarlos y pegado a los ladrillos de luz principales en el paso siguiente.
