Semáforo para principiantes (9 / 11 paso)

Paso 9: Poner de puerta lógica 7404

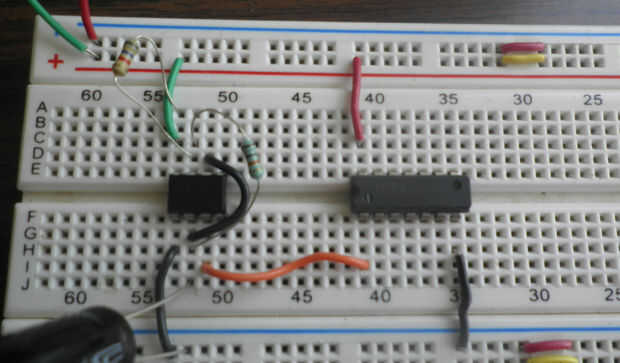

Ahora que hemos realizamos el cálculo de nuestro circuito, es hora de poner la puerta no en el proto. Como se puede ver en la imagen de arriba, conecte Vcc y GND y luego conecte la salida del 555 a una entrada de nuestra puerta lógica (en este caso yo uso el pin 1), la salida (pin 2) tiene un LED rojo. El funcionamiento es simple, cuando el 555 es baja, el inversor no invierta los 0 en 1 y su salida se encenderá el LED rojo, al mismo tiempo que la duración de la timeLow(tH) 555.
