Semáforo para principiantes (10 / 11 paso)

Paso 10: Funciona??

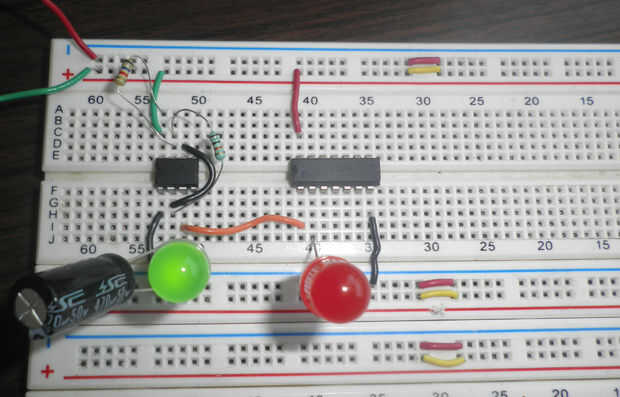

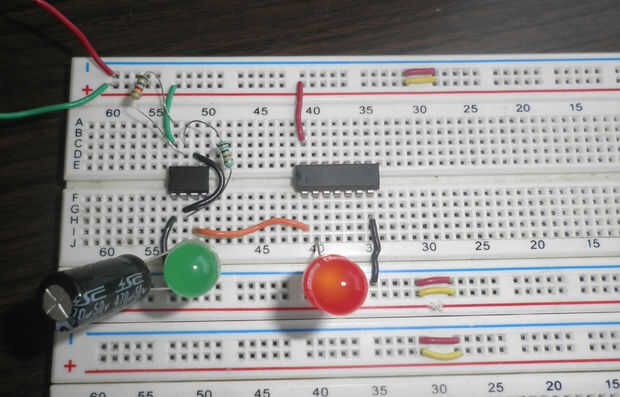

Es el momento de comprobar si hemos hecho todo bien. Necesitamos conectar el LED verde en el pin de salida del 555 (pin3) y el LED rojo en el pin de salida de la puerta de la lógica del inversor (pin2), y conectar estos dos elementos a tierra. Necesitamos conectar nuestro circuito a la batería de 9 V con un par de caimanes o simple alambre directamente a la batería. Finalmente tenemos que ver la vuelta de LED verde en el de 3,8 seg aprox. y la vuelta de LED rojo en el de 3.2 seg aprox. Si usted podría hacer, felicitaciones!!! BUEN TRABAJO! D

¿POR QUÉ MI DOESN´T CIRCUITO FUNCIONA??

Las razones posibles podrían ser:

Uno o dos chips (555 y puerta del Inversor), tiene un interior problemas para en sus conexiones, repalce.

Revise muy bien las conexiones, ¿leyó bien el diagrama?

Algunos alambre probablemente rota, echa todo muy bien y reemplace lo necesario.

La batería probablemente murió pronto, Compruebe la salida de voltaje de la batería con un multímetro.

Sus resistencias o condensadores probablemente doesn´t trabajar, reemplazarlos.

Compruebe si conectas tu LED o fichas correctamente.
