Semáforo para principiantes (1 / 11 paso)

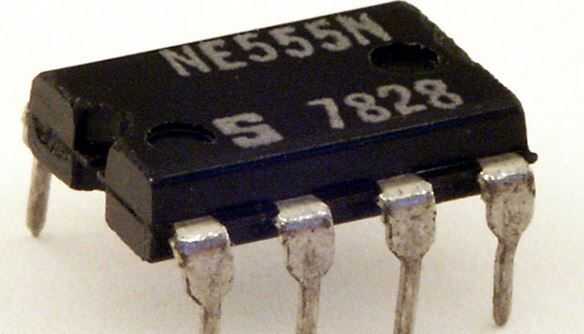

Paso 1: ¿Qué es el temporizador 555?

El temporizador 555 IC es un circuito integrado usado en una variedad de aplicaciones de oscilador, generación de pulso y temporizador. La función más común es para producir pulsos de temporización con alta exactitud, también puede funcionar como un oscilador.

* FUNCIONAMIENTO BÁSICO *

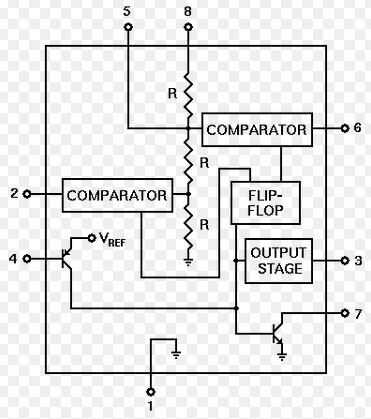

En la imagen superior, puedes ver los componentes del Temporizador 555.

Los comparadores son dispositivos cuyas salidas están a nivel alto cuando el voltaje en la entrada positiva (+) es mayor que la tensión en el negativo (-) y están a nivel bajo cuando la tensión de entrada negativa es mayor que el voltaje de entrada positivo. El divisor de voltaje formado por tres resistencia de 5kW proporciona un nivel de disparo de 1/3 V de DC y un umbral de nivel 2/3 Vof DC. La tensión de control de entrada (pin 5) se utilizará para ajustar los niveles de umbral y disparar a otros valores cuando es necesario. Cuando el gatillo de la entrada, normalmente alta, momentáneamente cae por debajo de 1/3 Vcc, la salida del comparador (conectada al pin 2) en el interruptor de nivel bajo a estado alto conjunto y establece el cierre de SR en altura, causando la salida (pin 3) pasa y bloqueo el transistor de descarga. La salida permanece alta hasta que la tensión umbral, normalmente baja VCC supera 2/3V; luego la salida del comparador una (pines 6 y 5), en el nivel bajo de cambiar a alta. Esto hace que el pase seguro al estado RESET, cuando se restablece la salida a nivel bajo, el transitor de descarga activo. La entrada de reset (RESET) puede utilizarse fuera de dar el cierre a cero, sin importar el circuito umbral. Las entradas de umbral y disparo (pines 2 y 6) se controlan mediante componentes externos para establecer el modo de funcionamiento monoestable o astable.
