Paso 4: Conexión del 555
Bien, en primer lugar, tenemos que poner el 555 en nuestro protoboard. luego conectamos el 555 en modo astable. La función de cada pin es:
- Pin 1 = tierra
- Pin2 = gatillo Nota: este pin es conectado al pin 6. Recuerde esta práctica utiliza el 555 en astable su modo.
- PIN3 = salida
- Pin4 = Reset Nota: este funciona pin con lógica negativa, por lo tanto está conectado a nivel alto.
- Pin5 = Control
- Pin6 = trille
- Pin7 = Trish
- Pin8 = Vcc

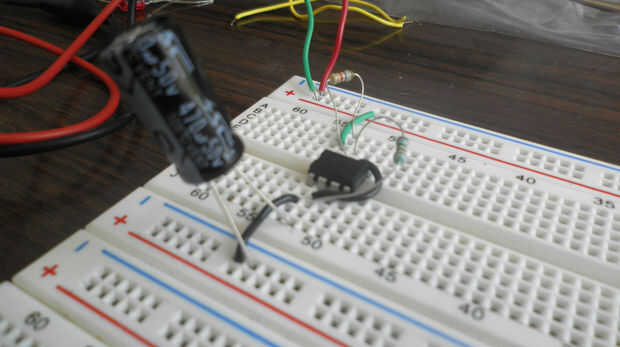

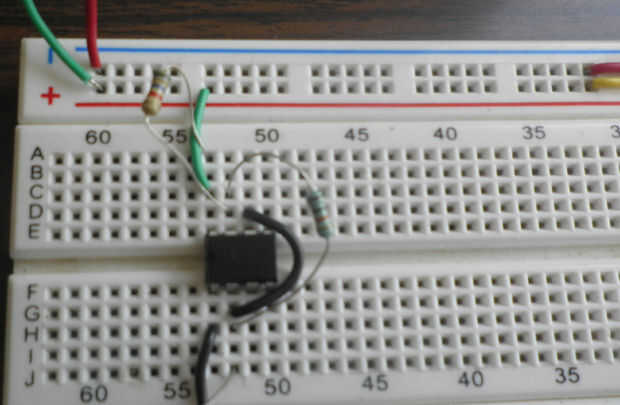

Cuando todos han conectado como las mejores fotos, es hora de nos pregunta sobre: ¿por qué elegimos esos valores de la resistencia una capacitancia? Bueno, la respuesta es muy simple, que valores de controlan el funcionamiento de nuestro 555. El tiempo de carga en el condensador y las resistencias controlan la interno transistor NPN actual y el funcionamiento del flip-flop. Puede changuing xperiment la capacitancia o las resistencias y buscar lo que pasa! ¡Vamos!
Nota: el diagrama de conexión está en el paso 2.
