Semáforo sin Arduino (3 / 5 paso)

Paso 3: contador de tiempo

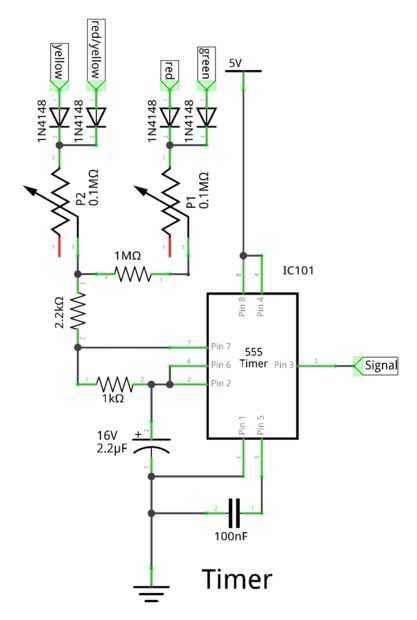

El temporizador basado en un clásico NE555 Astable multivibrador. La salida del temporizador se pone en la entrada de señal del paso a paso. Pero para ajustar la frecuencia individual utilizado cuatro salidas (rojo, rojo/amarillo,...) del paso a paso como insumos para alimentar el pin 7 del 555 con voltajes diferentes. Hay dos potenciómetros para ajustar el divisor de voltaje en el pin 7. Ambas fases amarillo y el rojo/verde alimentan una entrada de potenciómetro. Y porque la frecuencia del temporizador sigue esta ecuación

frecuencia = 1.4 / ((R1 + 2R2) × C)

con R2 = 22kohm, C = 2,2 μF y R1 = P1 o P2 puede establecer dos duraciones diferentes.
