Semáforo sin Arduino (4 / 5 paso)

Paso 4: salida

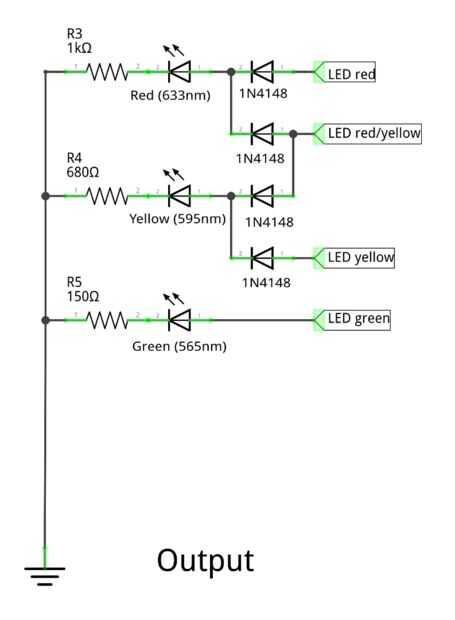

Hay cuatro salidas izquierda. Estas son las salidas para los tres LEDs.

¿Cuatro salidas de tres LEDs?

¿Cómo funciona?

Con diodo volante!

Con tres diodos puede guía la señal los diodos individuales. Viene de las cuatro entradas y pasar por el circuito con el dedo. Siga las flechas en los diodos y ver las barras como barreras. Usted entenderá el principio.

Aquí también es un buen video sobre diodo dirección: enlace
