Semáforos [proyecto de Arduino para principiantes] (4 / 7 paso)

Paso 4: Alambre para LEDs

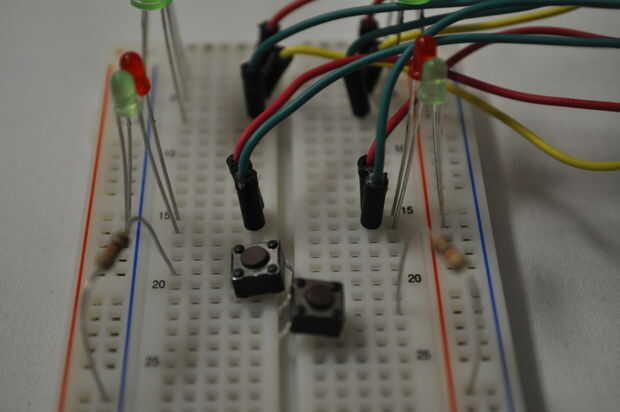

Hay un montón de hilos en este proyecto así que procura mantenerlo limpio para que sepas donde todo va.

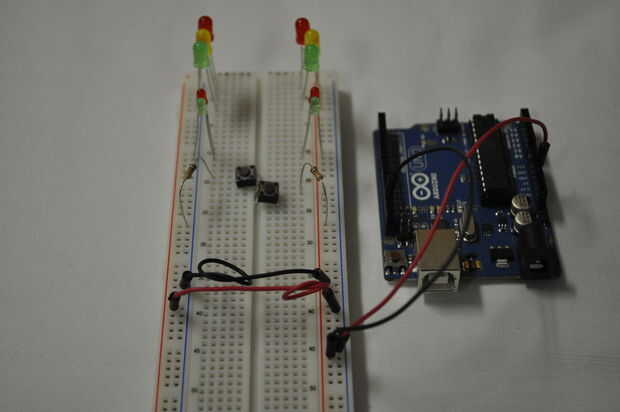

Empezar por los carriles de dos de la protoboard y de dar el poder de la placa de arduino.

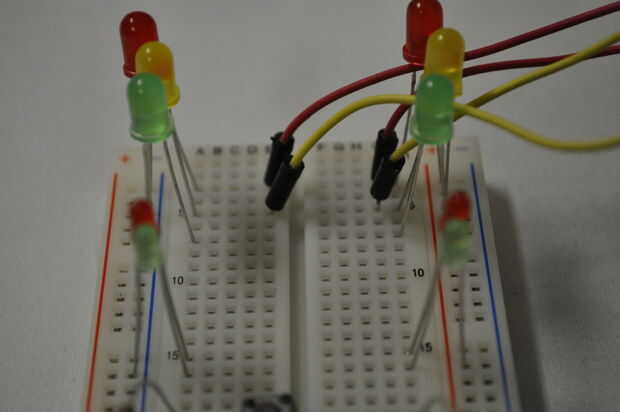

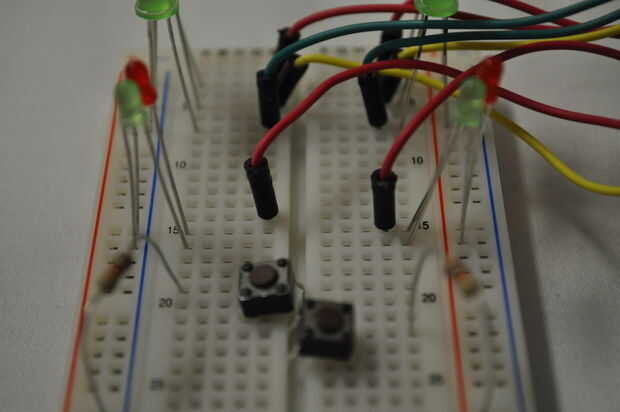

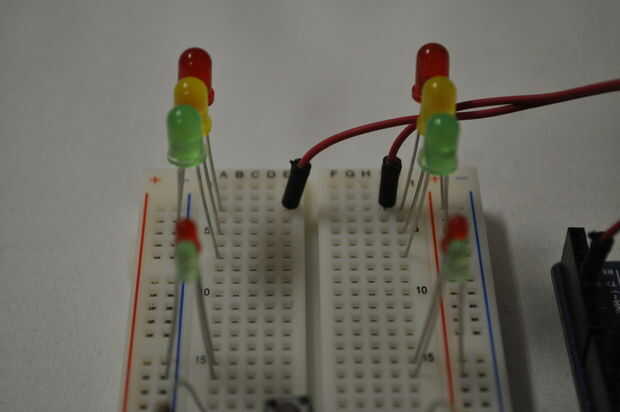

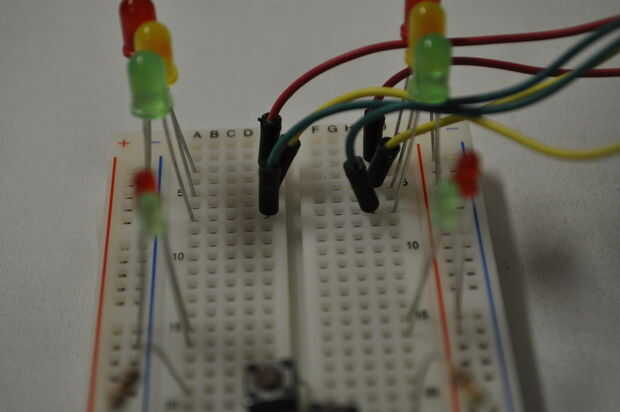

Una manera fácil de conectar las luces es simplemente comenzar desde la parte superior y trabaje su manera abajo.

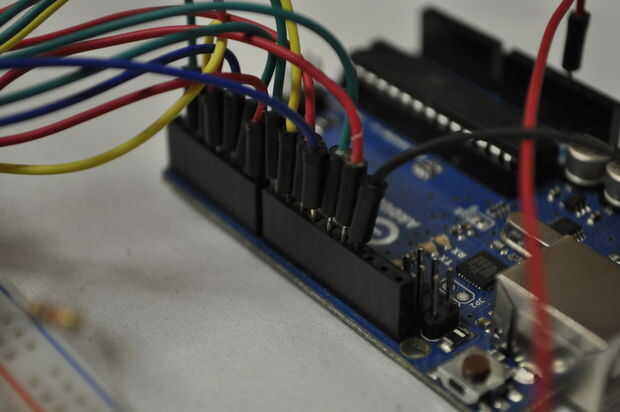

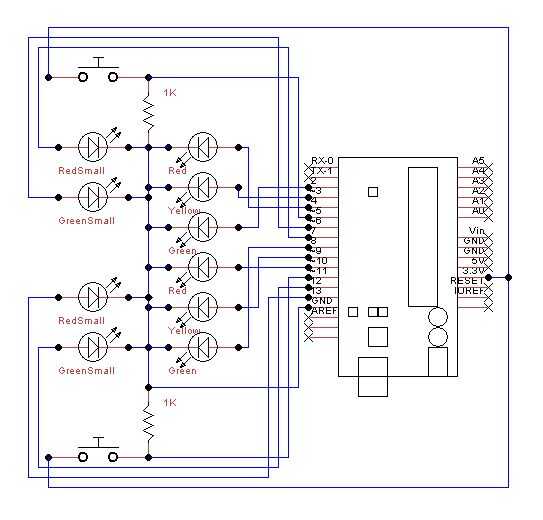

Guía:
LED / Pin

Lado A
Rojo = 4
Amarillo = 3
Verde = 2
Rojo pequeño = 7
Pequeño verde = 6

Lado B
Rojo = 10
Amarillo = 9
Verde = 8
Rojo pequeño = 13
Verde pequeño = 12
