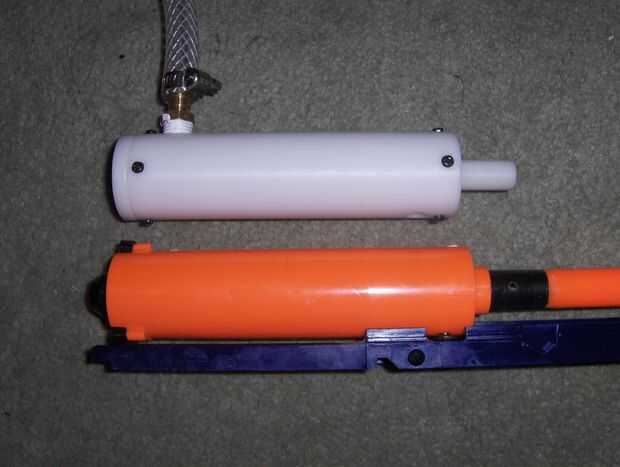

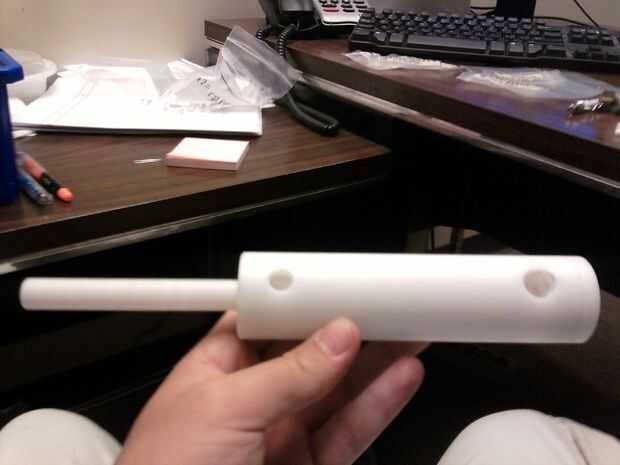

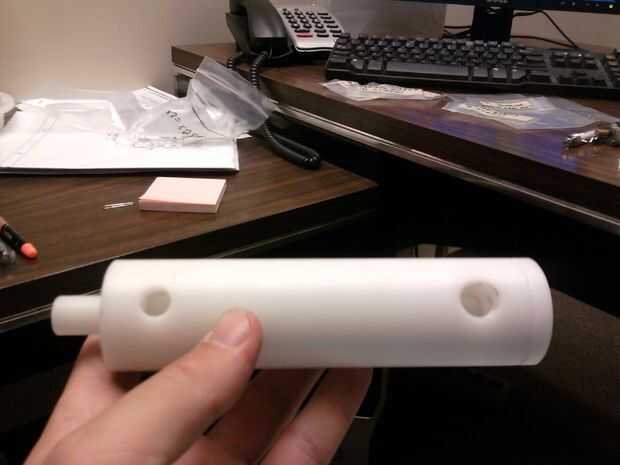

Paso 3: El perno
Básicamente, si usted no puede hacer el perno... parar aquí.
He incluido una serie de dibujos, dejó algunas dimensiones porque necesitará Internet ciertas porciones del perno para adaptarse a lo que quieres lograr. El perno como se muestra a continuación funciona con stefans y modificado optimiza sólo.

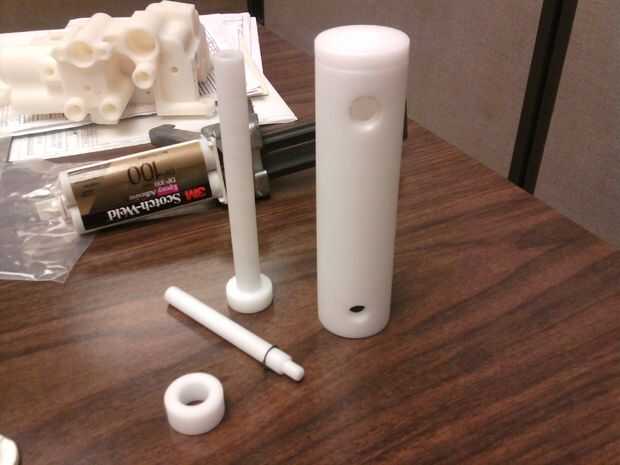

Lo que se necesita:
1. un torno
2. 1.5" OD Delrin (McMaster P/N: 8572 K 25) su longitud dependerá de la capacidad de mecanizado.
3. un 1/2 anillo de retención (McMaster P/N: 98585A109)
4. un resorte
La primavera será la parte más delicada, demasiado fuerte y la presión requerida para accionar el tornillo demasiado, demasiado débil y no reiniciarán. Jugaba con los pocos resortes antes de que encontré la combinación que trabajó; sólo golpeó su tienda ACE hardware y obtener un par de resortes diferentes. Lijado del pistón también se requerirá por lo que le da un resorte específico no tiene sentido. Lije con lija fina hasta que el pistón se desliza suavemente en la vivienda.
Una vez que el pistón deslize puede lubricar el interior con un poco de grasa de silicona, esto también sellará la Asamblea mejor.
NOTA DE DIBUJOS:
Simplificado todas las dimensiones para hacer esto muy fácil de hacer. Usted tendrá que determinar cómo desea tornillo juntos, usted podría epoxy juntos si de verdad quieres. El diámetro de la varilla del pistón está diseñado para encajar perfectamente en un barril de latón de 9/16. Si impresión estos dibujos fuera en 8.5 X 11 impresora papel será escala 1:1.
