Señal de salida de LED (3 / 6 paso)

Paso 3: Crear el circuito

Este circuito puede ser diferente dependiendo de cómo quiere que lo del alambre, pero esto es lo que utilicé;

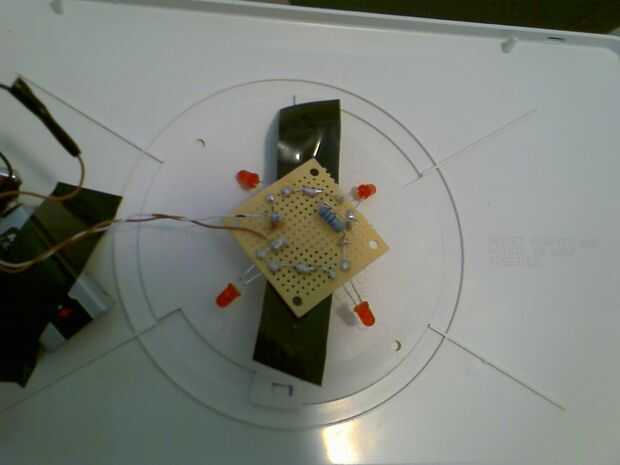

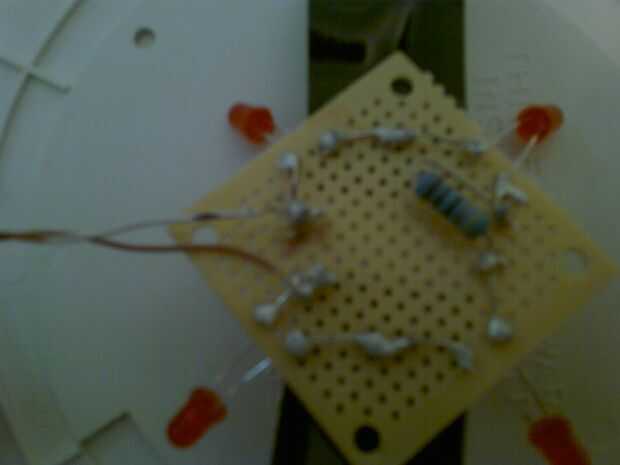

Configurar un interruptor de circuito en serie, bastante simple LED y resistencia. Para hacer esto, soldar los 4 LED de juntos. Asegúrese de que el LED de prueba y verifique la polaridad antes de soldar.

Nota: el resistor puede ser diferente dependiendo de lo que tiene.

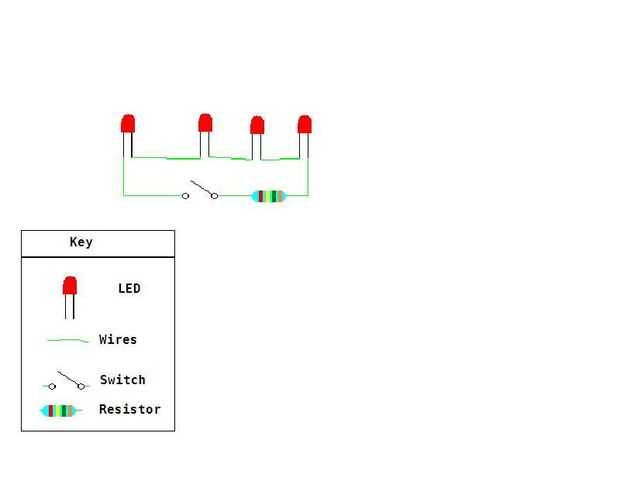

Este es el esquema.
