Señal de tráfico / luz de freno cables con controlador Arduino (1 / 7 paso)

Paso 1: Cosas que se necesita

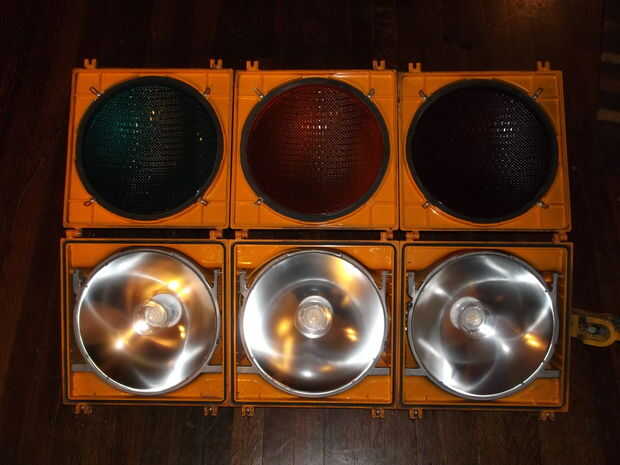

Obviamente necesita una vieja señal de tráfico.  Tengo mina de Craigslist para $40.  Es uno de los más nuevos plástico entubado, pero se ve bien de lejos.  Me gustaría de un metal viejo, pero voy a tener que actualizar más adelante supongo.

Los cerebros de esta cosa va a ser que un Arduino Uno conectado a un módulo de relé.

Arduino Uno
http://www.Amazon.com/Arduino-uno-Board-DIP-ATmega328P/DP/B006H06TVG/Ref=sr_1_1?ie=UTF8&qid=1362360128&Sr=8-1&Keywords=Arduino+uno

Módulo de relé de 5V 4-canal de SainSmart
http://www.Amazon.com/SainSmart-4-Channel-Relay-Module-Arduino/DP/B0057OC5O8/Ref=sr_1_2?ie=UTF8&qid=1362350898&Sr=8-2&Keywords=Relay+Module
(Nota: Este relevador es bastante ruidoso.  Puedo oírlo, haga clic en de en toda la habitación.  Si alguien tiene sugerencias de algo similar que no es tan ruidoso, hágamelo saber.)

Usted necesitará una fuente de alimentación (transformador, adaptadores, adaptador AC/DC) para Arduino.  Usé una verruga de pared 12V 750mA que tenía de algunas otra pieza de electrónica que había muerto.  La mayoría 7V 12 transformadores de V deben trabajar.  Usted puede recoger uno en buena voluntad para cerca de $2.  Aléjese de Radio Shack, querían $20-$30 para las verrugas de la pared!  Estoy seguro que alguien que sabe más sobre los Arduinos puede sonar cuanto a qué tipo de rango de amperaje debe permanecer en.  Esta es una de Amazon que debería funcionar bien:
http://www.Amazon.com/Wall-Adapter-Power-Supply-650MA/DP/B003XZSZWO/Ref=pd_bxgy_pc_img_y

Usted también necesitará algún macho a hembra puentes para conectar el Arduino con el módulo de relés (nota, no tengo estos pero deseo que hice):
http://www.Amazon.com/Jumper-wires-Premium-200mm--Female/DP/B008MRZSH8/Ref=sr_1_1?s=Electronics&ie=UTF8&qid=1362360630&Sr=1-1&Keywords=Jumper+WIRE+Male+to+Female

Nota: Si usted no quiere meterse con el Arduino, hay un par listo para conectarse a la señal de tráfico los controladores disponibles.  Podido esta ruta, pero yo realmente quería probar el Arduino:
http://www.Ecrater.com/p/12018399/micro-3-Traffic-Light-Signal-Controller
http://trafficlightwizard.com/3colorsequencerkitforrotationofflashinglight.aspx

Un cable de la lámpara o aparato con cable a tierra

Otros materiales que usted necesitará dependerá del estado inicial de la señal de tráfico.  Usé algunos 16 ga alambre (para las conexiones de voltaje de línea interna), soldadura, tornillos de metal de hoja (para sujetar el módulo Arduino y el relé y conectar los cables de tierra a la estructura), tuercas del alambre (para conectar los cables de voltaje de línea), epoxi (al transformador seguro), encogimiento del calor de la tubería (para aislar conexiones del transformador).

Herramientas:

Usted necesitará un cable USB B para conectar Arduino a tu ordenador para programar.  Si tienes una impresora USB ya debe tener uno de estos.

Cortadores de alambre
Peladores de alambre
Mini destornillador de cabeza plana para conexiones de relé

Otras herramientas que necesitará otra vez dependerá del estado inicial de la señal de tráfico.  Utilicé los siguientes:

Taladro (para perforar los agujeros en la caja)
Hierro de soldar (para conexiones de cables y tubería del encogimiento del calor)
Herramienta Dremel con broca de fresado (cut off algunos el plástico en el caso de hacer el montaje de los nuevos componentes más fácil)
Protección de ojos y oído si está utilizando herramientas eléctricas.

Software:

Usted necesitará el Arduino programando software para cargar el código para el Arduino:
http://Arduino.CC/en/Main/software
