Paso 3: Componentes eléctricos
Las imágenes pueden ser difíciles de seguir por lo que voy a explicar. Arriba a la izquierda es el cableado para el servo y a la derecha es el cableado de la tira RGB. Para el proyecto, simplemente tienes que armar en un protoboard.

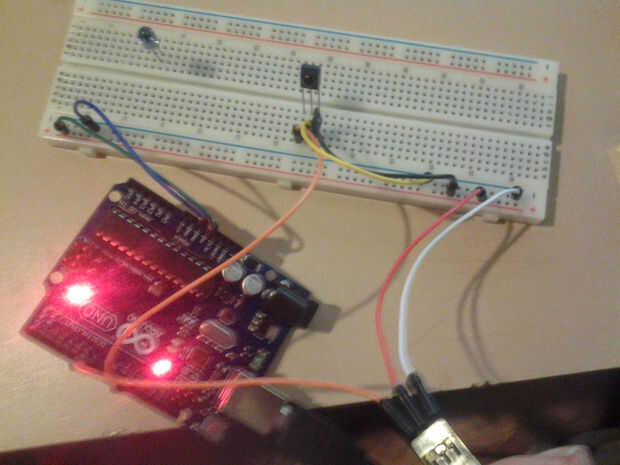

El receptor IR tiene un pin designado de 11 (cable naranja). Se conectan los cables azules y negros a alimentación (rojo) y tierra (azul) de la placa, respectivamente. Al mirar el receptor con la burbuja frente a usted, el pin izquierdo es para el pin naranja, la mitad es para la tierra y el derecho es el poder.

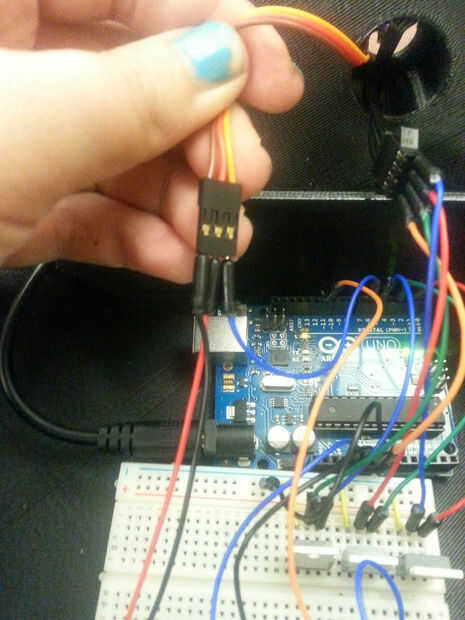

El motor servo puede conectarse mediante la conexión de los extremos de tres cables de puente en el extremo del tri-color del alambre de atado al servo. Consejo: negro se suele utilizar para representar terreno; el color más cercano al es de color marrón, por lo que es la tierra y está conectado a la tierra de la placa, el alambre central es rojo y es el cable que se conecta a la tira roja de la placa, el cable amarillo es el cable que conecta con el Arduino. En este caso, es el pin 6.
De la placa, la tierra y el poder se alinean por dos cables adicionales, negros y rojos y están conectados a los pines de masa y 5V, respectivamente.

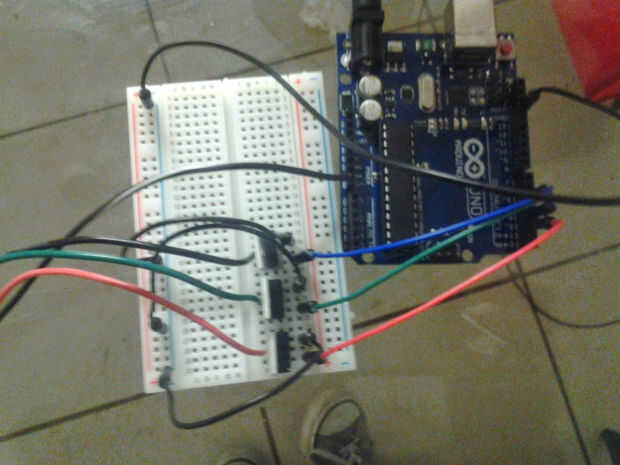

Los transistores se utilizan para regular el poder entre la tira RGB para que no corto. Al mirar los transistores desde el lado del metal, el cableado es simple. El pin de la izquierda se señala para la tierra, el medio es poder y estos cables se conectan a los cables para la tira. Los pines de la derecha conectan a los pines de Arduino. En la foto, de derecha a izquierda: es cable rojo al pin 2, cable verde es el pin 3 y cable azul es al pin 5. (Esto se explica más lejos en el código de Arduino).

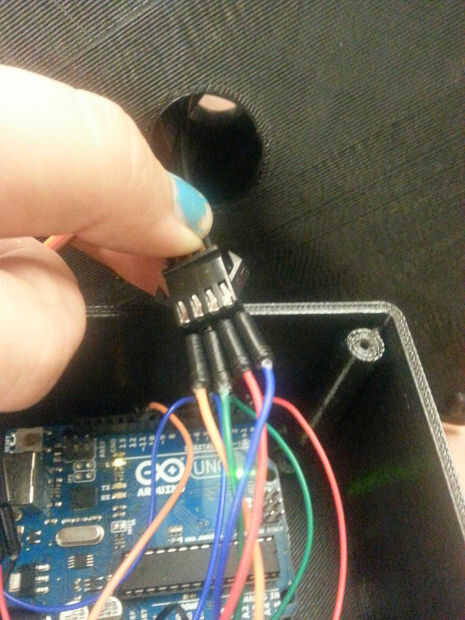

Cuando mirando el conector de la tira RGB con el metal de cortes frente a usted, de derecha a izquierda: cable azul, rojo hilo, verde, naranja alambre va al pin VIN en Arduino.
Por último, la tierra de los transistores de alinear con un cable de puente de tierra (negro) y conectar con otro conector de tierra en el Arduino.
